Das A-Z der Harmonic Drive Getriebe: Ihre zentrale Ressource für Präzisionsmechanik

1.Was ist ein Harmonic Drive?

Der Harmonic Drive wurde von C.W. Musser aus den Vereinigten Staaten erfunden. Es handelt sich um ein einzigartiges mechanisches Getriebesystem, das sich durch spielfreie Ausführung, hohe Präzision, hohes Drehmoment und ein hohes Untersetzungsverhältnis in einer kompakten und leichten Struktur auszeichnet.

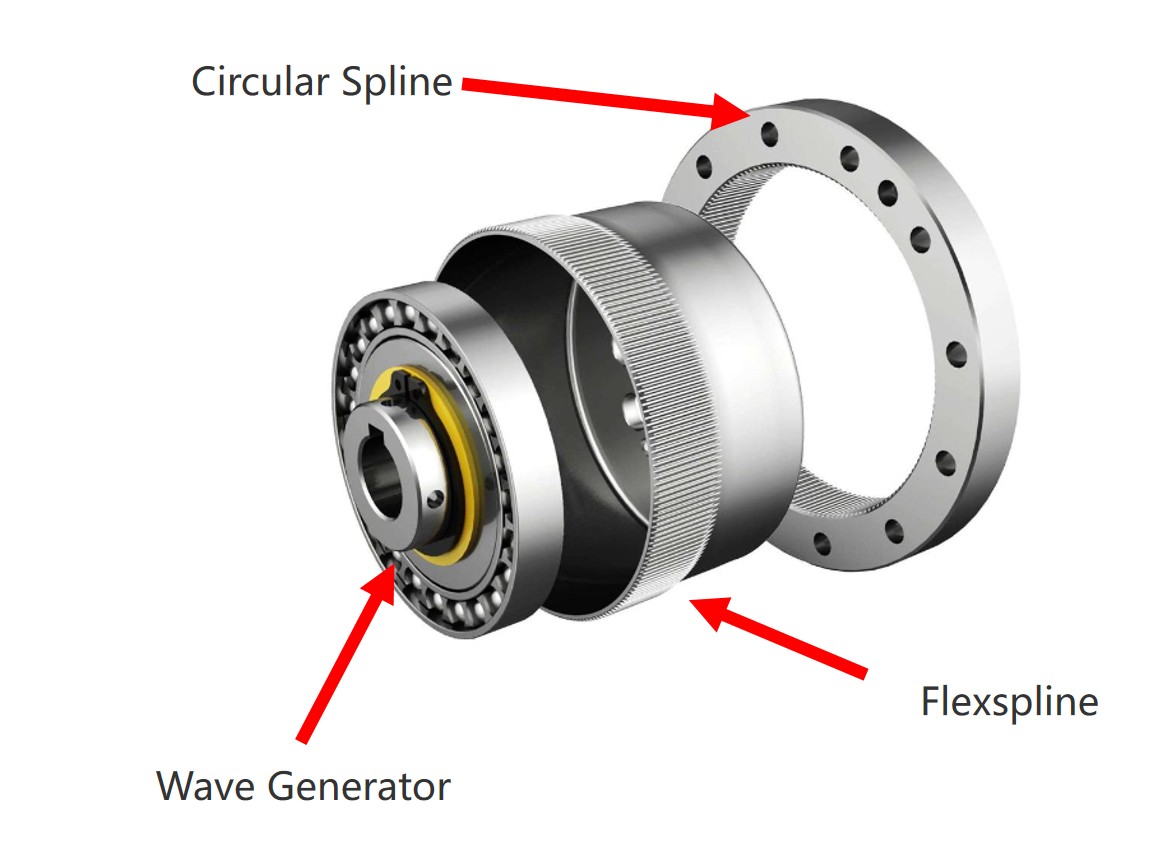

2.Der Aufbau des Harmonic Drive

Hauptkomponenten:

Circular Spline: Ein starres Zahnrad mit einem Innenzahnkranz.

Flexspline: Ein flexibles Zahnrad mit einem Außenzahnkranz.

Wave Generator: Eine elliptische Nocke mit einem dünnwandigen Kugellager an ihrem Außenumfang. Der Innenring des Lagers ist an der Nocke befestigt, während sich der Außenring über die Kugeln elastisch verformt.

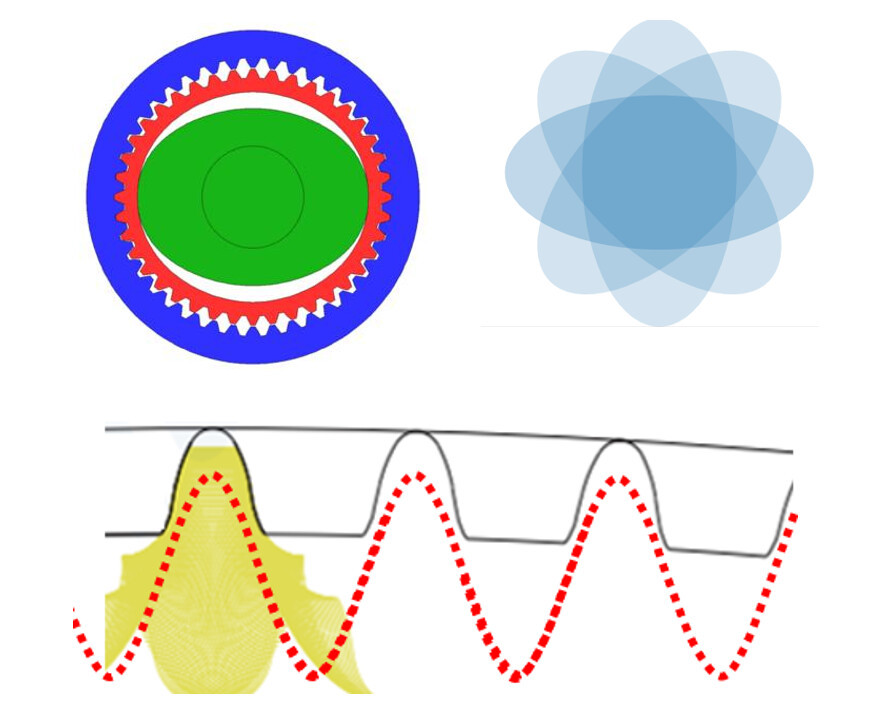

3.Herkunft des Namens "Harmonic Drive"

Der Wave Generator hat eine elliptische Struktur. Bei der Rotation zwingt er den Flexspline zu einer kontinuierlichen Verformung. Während dieses Prozesses wechseln die Zahnradzähne zwischen Eingriff, Ausgriff und Trennung und erzeugen eine "versetzte Zahn"-Bewegung.
Die daraus resultierende Bewegung folgt einem wellenförmigen Verlauf, und die radiale Verschiebung jedes Punkts auf dem Zahnkranz ähnelt einer Sinuswelle—daher der Begriff "harmonic".

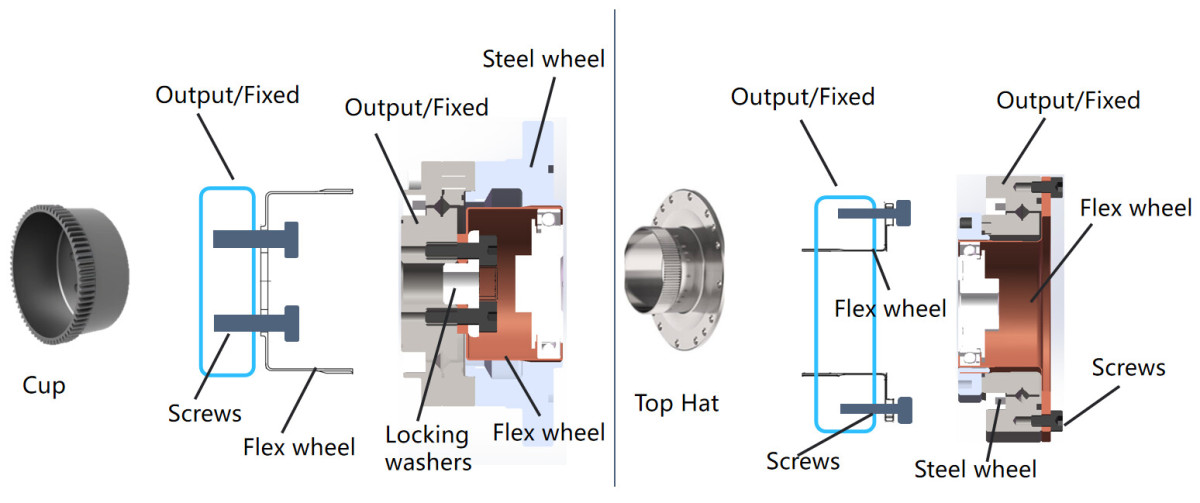

4.Gängige Flexspline-Formen

Napfförmiger Flexspline

Zylinderhut-förmiger Flexspline

5.Gängige Gehäuseformen

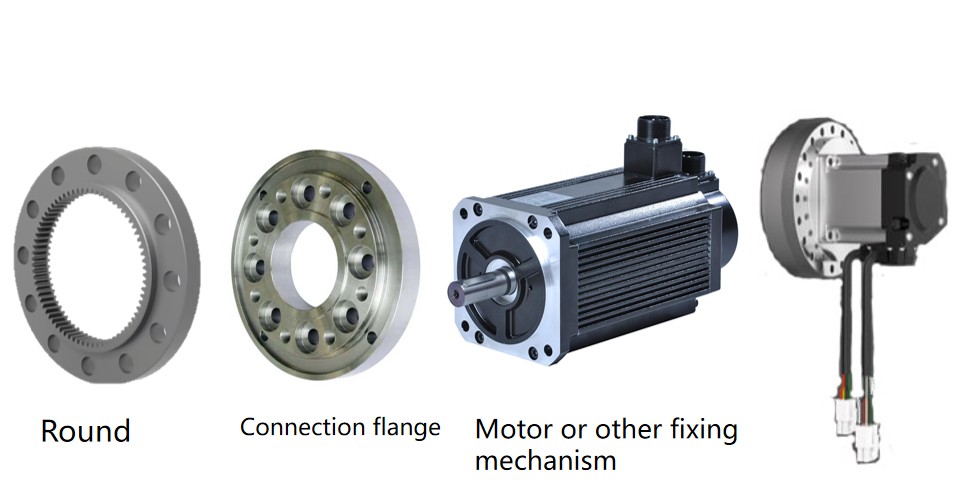

Rundes Gehäuse

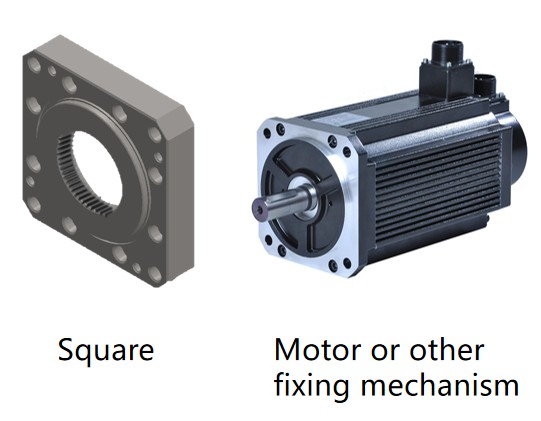

Quadratisches Gehäuse

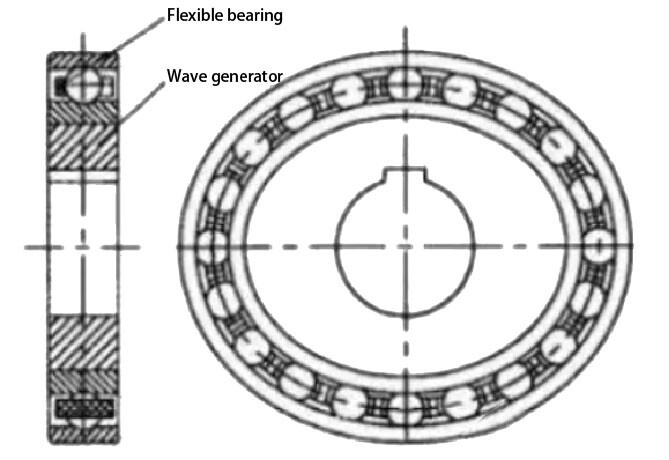

6.Was ist ein Wave Generator in einem Harmonic Drive?

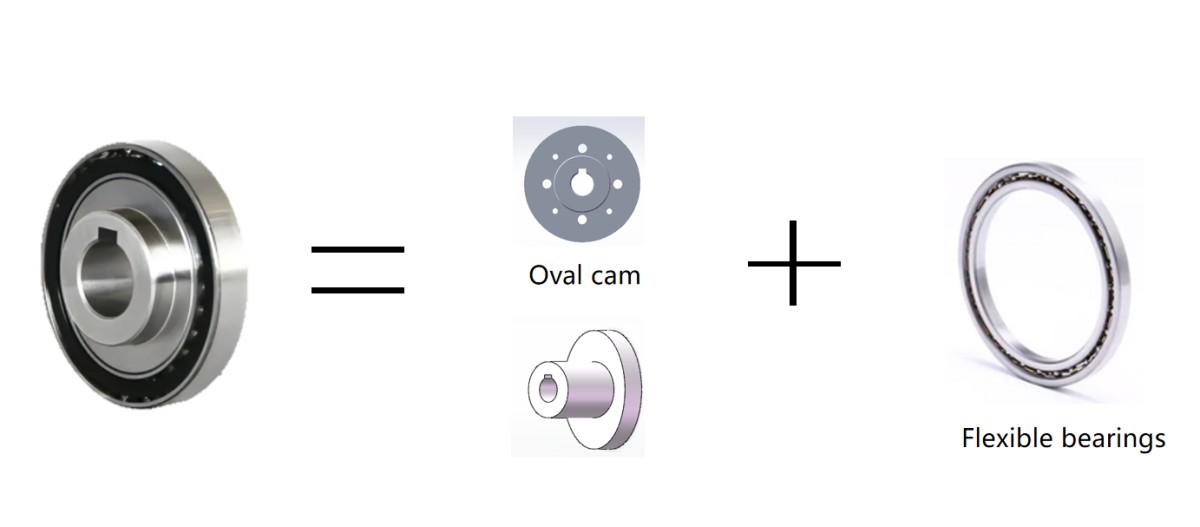

Der Wave Generator besteht aus einem flexiblen Lager und einer elliptischen Nocke. Er wird typischerweise am Eingang des Untersetzungsgetriebes installiert. Der Innenring des Lagers ist an der Nocke befestigt, während sich der Außenring über die Kugeln zu einer Ellipse verformt.

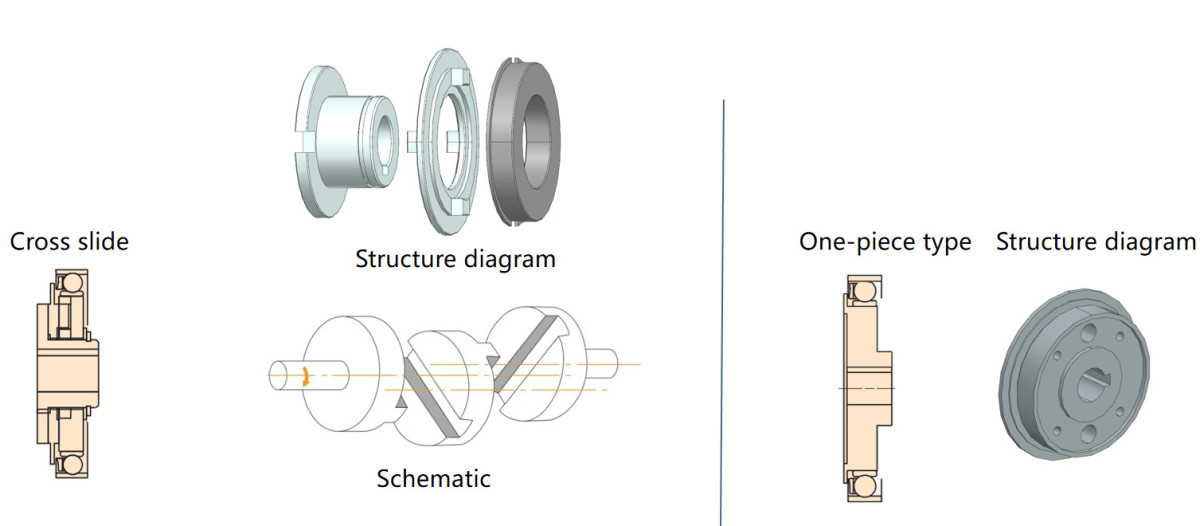

7.Gängige Wave-Generator-Konstruktionen

Wave Generatoren werden basierend auf der Nockenkonstruktion in zwei Typen eingeteilt:

Oldham-Kupplungs- (Kreuzschieber-) Typ

Integrierter Typ

8.Beziehung zwischen dem Wave Generator und dem Flexspline

Flexible Lager unterscheiden sich von Standardlagern—ihre Außenringe sind dünn und anfällig für radiale Verformung. Vor dem Einbau der Nocke ist der Ring kreisförmig; nach dem Einbau wird er elliptisch.
Während des Betriebs:

Der Innenring (auf der starren Nocke montiert) ist zyklischer Belastung ausgesetzt.

Der Außenring (auf dem Flexspline montiert) verformt sich mit dem Flexspline und ist sowohl zyklischen als auch wechselnden Belastungen ausgesetzt.

9.Genauigkeitsklassen der Harmonic-Drive-Lager

Präzisionsklassen (aufsteigende Reihenfolge): P0, P6, P5, P4, P2

Klasse 0: Für Systeme mit einer Rotationsgenauigkeit >10 μm (z. B. allgemeine Maschinen, Fahrzeuggetriebe).

Klassen 6/5: Für Systeme mit einer Genauigkeit von 5–10 μm oder höheren Drehzahlen (z. B. Drehmaschinen-Spindellagerungen).

Klassen 4/2: Für ultrapräzise Systeme (<5 μm) oder sehr hohe Drehzahlen (z. B. Präzisionsschleifmaschinen, Koordinatenmessmaschinen).

10. Vorsichtsmaßnahmen bei der Installation des Harmonic Drive

A. In einer sauberen Umgebung installieren, um zu verhindern, dass Fremdpartikel den Harmonic Drive beschädigen.
B. Sicherstellen, dass die Zahnradzähne und das flexible Lager vollständig geschmiert sind. Eine Montage mit nach oben gerichteten Zahnradzähnen vermeiden, da dies die Schmierwirkung verringert.
C. Nach dem Einbau der Nocke prüfen, ob Flexspline und Circular Spline bei 180° symmetrisch ineinandergreifen. Eine Fehlausrichtung verursacht Vibrationen und vorzeitigen Verschleiß.
D. Nach der Installation zunächst mit niedriger Drehzahl (100 RPM) laufen lassen. Bei abnormalen Vibrationen oder Geräuschen sofort stoppen, um Schäden zu vermeiden.
