Planetengetriebe-Roboter-Gelenkmotoren und Harmonic-Drive-Roboter-Gelenkmotoren weisen in verschiedenen Anwendungen jeweils einzigartige Eigenschaften auf. Die Unterschiede zwischen Planetengetrieben und Harmonic Drives wirken sich direkt auf die Präzision, Lebensdauer und Einsatzszenarien der Gelenkmotoren aus.

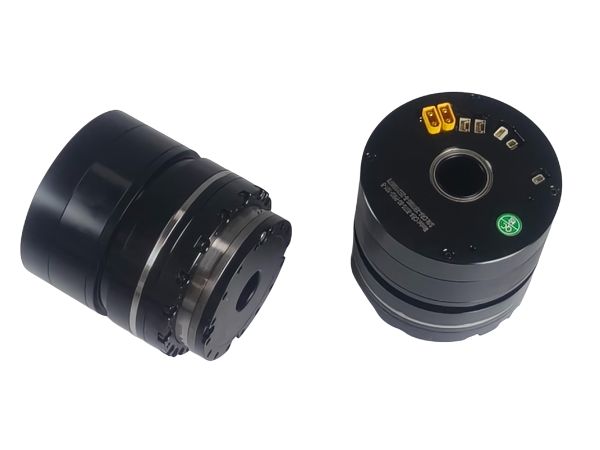

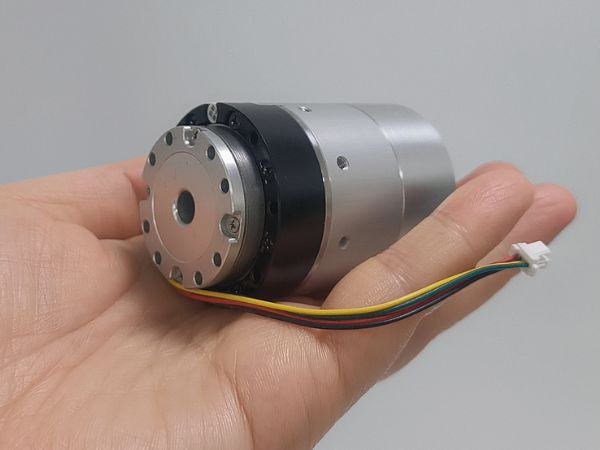

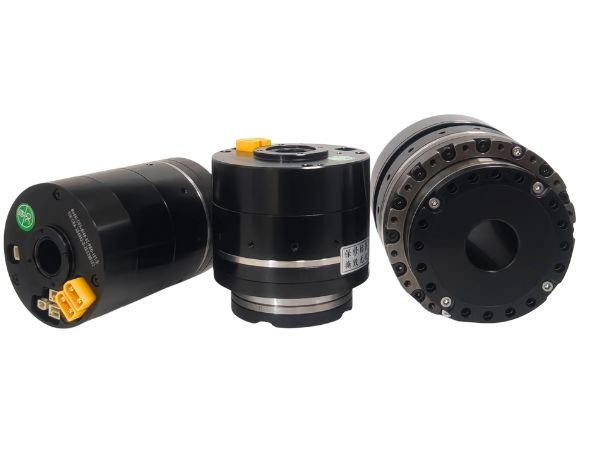

Harmonic-Drive-Getriebe für Gelenkmotor
Harmonic-Drive-Getriebe zeichnen sich durch ihr einzigartiges Strukturdesign aus. Sie bestehen hauptsächlich aus einer Flexspline, einer Circular Spline und einem Wave Generator. Im Betrieb bewirkt der Wave Generator, dass die Flexspline eine elastische Verformung erfährt, wodurch ein Zahneingriff mit der Circular Spline entsteht und somit eine Drehzahlreduzierung erreicht wird. Dieses Design bietet zahlreiche Vorteile. Erstens verfügt es über ein extrem hohes Übersetzungsverhältnis, das in einer einzigen Stufe leicht 50-300 erreichen kann, was bedeutet, dass innerhalb eines begrenzten Raums eine erhebliche Drehzahlreduzierung erzielt werden kann. Darüber hinaus bietet es eine außergewöhnliche Präzision und ermöglicht eine präzise Steuerung der Rotationswinkel von Robotergelenken, mit einer Wiederholpositioniergenauigkeit von ±0.01mm. Darüber hinaus sind Harmonic-Drive-Getriebe kompakt und leicht, wodurch sie sich besonders für Anwendungen mit strengen Platz- und Gewichtsbeschränkungen eignen, wie etwa die Gelenke kollaborativer Roboter. Sie haben jedoch auch Nachteile. Die Flexspline ist im Laufe der Zeit wechselnden Spannungen ausgesetzt, wodurch sie anfällig für Ermüdungsschäden ist und eine relativ kürzere Lebensdauer aufweist. Darüber hinaus erfordert die schlechte Wärmeableitung während eines kontinuierlichen Betriebs unter hoher Last besondere Aufmerksamkeit.
Planetengetriebe für Gelenkmotor
Die Struktur eines Planetengetriebes basiert auf einem Planetenradsystem, einschließlich eines Sonnenrads, Planetenrädern, eines Planetenträgers und eines innenverzahnten Hohlrads. Wenn sich das Sonnenrad dreht, treibt es die Planetenräder an, zwischen dem Sonnenrad und dem innenverzahnten Hohlrad abzurollen, wodurch eine Drehzahlreduzierung erreicht wird. Planetengetriebe haben ebenfalls herausragende Vorteile: hohe Wirkungsgrad, die 90%-95% erreicht, und geringe Energieverluste. Sie haben eine kompakte Struktur, kleine Abmessungen, geringes Gewicht und sind einfach zu installieren. Gleichzeitig sind sie hochstabil, neigen während des Betriebs weniger zu Überschwingen und Stoßkräften und werden weniger von der Temperatur beeinflusst, sodass sie über einen weiten Temperaturbereich normal arbeiten können. Ihre Präzision ist jedoch etwas geringer als die von Harmonic-Drive-Getrieben, und sie sind möglicherweise für einige Anwendungen mit extrem hohen Präzisionsanforderungen nicht geeignet.
Anwendungen von Planetengetriebe-Roboter-Gelenkmotoren und Harmonic-Drive-Roboter-Gelenkmotoren
Aus einer Gesamtperspektive bieten Gelenkmodule mit Harmonic-Drive-Getrieben hohe Präzision und kompakte Baugröße, ermöglichen feine Bewegungen und zeigen eine hervorragende Leistung in Bereichen wie medizinischen Operationsrobotern und Halbleiter-Präzisionspositionierungsanlagen. Gelenkmodule mit Planetengetrieben spielen mit Hilfe ihrer hohen Effizienz und Stabilität eine entscheidende Rolle in Szenarien, die hohe Stabilität und Effizienz erfordern, wie industrielle Automatisierungs-Produktionslinien und Logistik-AGVs.
