Warum harmonische Gelenkmodule immer noch der Mainstream integrierter Gelenkmodule sind

Im Bereich der Robotik dienenGelenkmoduleals Kernkomponenten, die die Flexibilität, Stabilität und Betriebsfähigkeit eines Roboters bestimmen und sich direkt auf seine Gesamtleistung und Nutzungskosten auswirken. Derzeit sindHarmonic-Drive-Gelenkmodulenach wie vor die am weitesten verbreitete Lösung auf dem Markt.

Mit hochintegriertem Design arbeitenHarmonic Driveseng mit Torquemotoren, Sensoren, Bremsen, Absolutwertgebern und Treibern zusammen. Dies reduziert nicht nur Signalübertragungsverluste, sondern vereinfacht auch die Installations- und Wartungsprozesse, erfüllt umfassend die Anforderungen der industriellen Produktion und bringt die Robotiktechnologie auf ein neues Niveau.

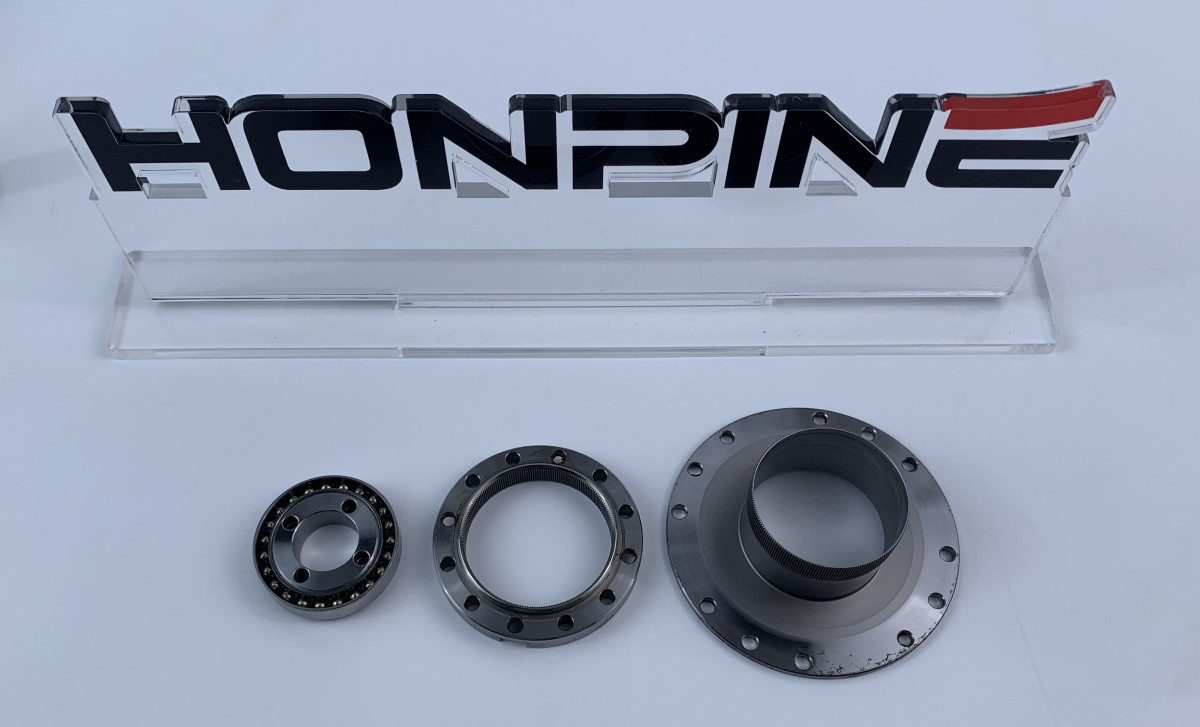

Funktionsprinzip von Harmonic Drives in Gelenkmodulen

Harmonic Drives arbeiten in perfekter Synergie mit Hochleistungs-Torquemotoren. Durch die einzigartige Reibungsübertragung zwischen dem Wave Generator, dem Flexspline und dem Circular Spline wandeln sie die hohe Drehzahl des Motors in eine hohe Drehmomentausgabe um, mit einem Untersetzungsverhältnisbereich von 30-320. Im begrenzten Raum von Robotergelenken verbessern Harmonic Drives mit ihren kompakten und leichten Vorteilen die Raumausnutzung erheblich, während sie gleichzeitig Übertragungspräzision und Stabilität gewährleisten und den Energieverbrauch senken.

Harmonic Drives als Vorreiter technologischer Innovationen

Durch eingehende Forschung und Verbesserungen bei Magnetfeldern, Statorwicklungen, Rotorträgheit und Strukturtopologie haben wir die Drehmomentdichte des Motors erfolgreich erhöht und gleichzeitig die Rotorträgheit reduziert. Während der F&E wurden Servomotoren hochintegriert mit speziell entwickelten Harmonic-Reduziergetrieben kombiniert. Dieses innovative Design ermöglicht die Integration mehrerer Funktionskomponenten - darunter hochpräzise Eingangs-/Ausgangs-Encoder, Ausgangsdrehmomentsensoren, Antriebssteuerungseinheiten und Temperatursensoren - in einem extrem kompakten und leichten Paket, was die Gesamtleistung des Reduziergetriebes erheblich verbessert.

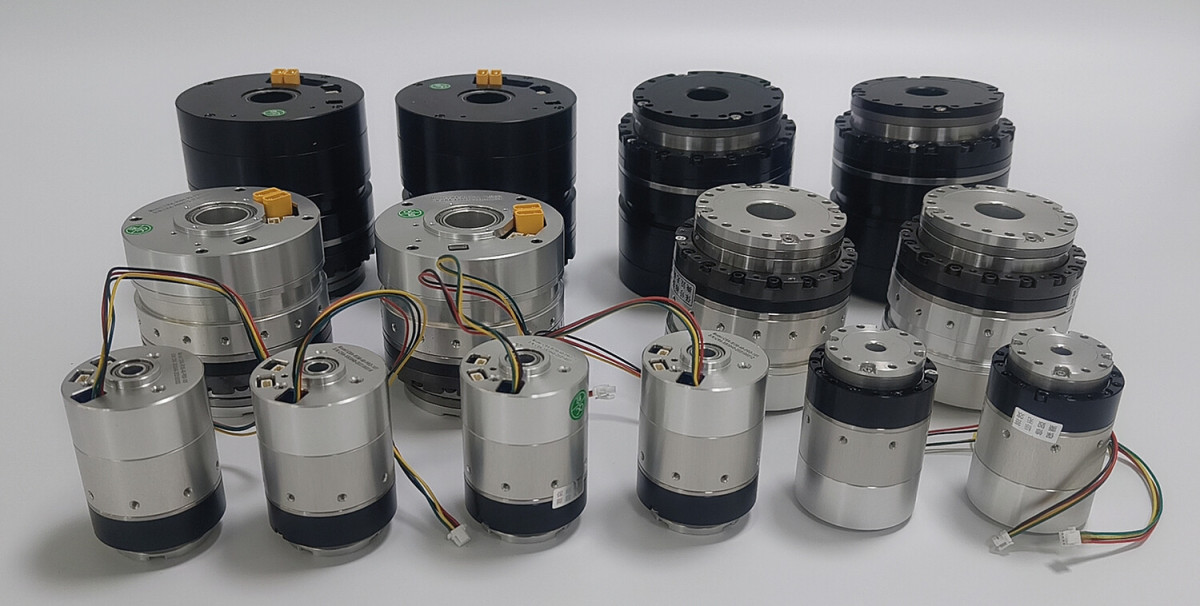

Vorteile von Harmonic-Drive-Gelenkmodulen

Die Hauptstruktur der Gelenkmodule verfügt über die Schutzart IP67, wobei speziell angepasste Modelle IP68 erreichen, was einen stabilen Betrieb in verschiedenen komplexen Umgebungen ermöglicht. Darüber hinaus erreichen sie eine kontinuierliche 360°-Drehung, wodurch der Anwendungsbereich erheblich erweitert wird, insbesondere für Szenarien, die eine extreme Leichtbauweise von Robotern erfordern. Sie erreichen eine Gewichtsreduzierung von 50%, eine Größenreduzierung von etwa 50% und zugleich eine Drehmomenterhöhung von etwa 50%, wodurch Produktgröße, Gewicht und Drehmoment perfekt ausbalanciert werden.

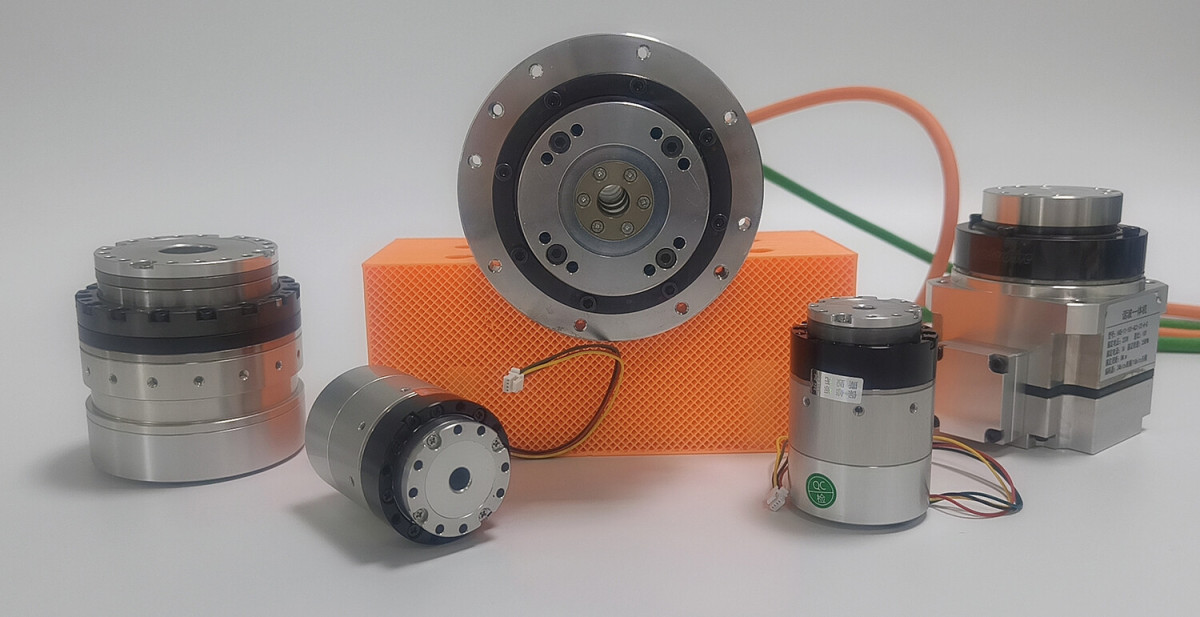

Anwendungsszenarien von Harmonic-Drive-Gelenkmodulen

Dank ihrer herausragenden Leistung werden diese Reduziergetriebe in der Robotik breit eingesetzt. In humanoiden Robotern bieten sie starke technische Unterstützung für flexible und präzise Bewegungen. Für kollaborative Roboter haben wir gleichzeitig ultraleichte Cobots mit einem Nutzlast-zu-Eigengewicht-Verhältnis von 2:1 auf den Markt gebracht - mit einem Gewicht von etwa 8kg, aber mit einem effektiven Arbeitsradius von 600mm, einer Nennnutzlast über die volle Armspannweite von 10kg und einer maximalen Nutzlast von über 15kg. Jedes Gelenk dieses Roboterarms enthält Bremsen und integriert mehrere fortschrittliche Technologien und ist für aufstrebende Automatisierungsmärkte wie unbemannte Lieferung, Einzelhandel, Gastronomie, medizinische Versorgung und landwirtschaftliche Ernte geeignet.

Aufgrund ihrer überlegenen Leistung sind Harmonic Drives zur bevorzugten Wahl für führende Hersteller von Gelenkmodulen geworden. Obwohl sie etwas teurer sind als Planetengetriebe-Gelenkmodule, bleiben Harmonic-Drive-Gelenkmodule der Marktstandard. Kontaktieren Sie HONPINE für eine umfassende Anwendungsanalyse, um auf Grundlage der technischen Spezifikationen und der tatsächlichen Anforderungen das am besten geeignete Gelenkmodul auszuwählen.
