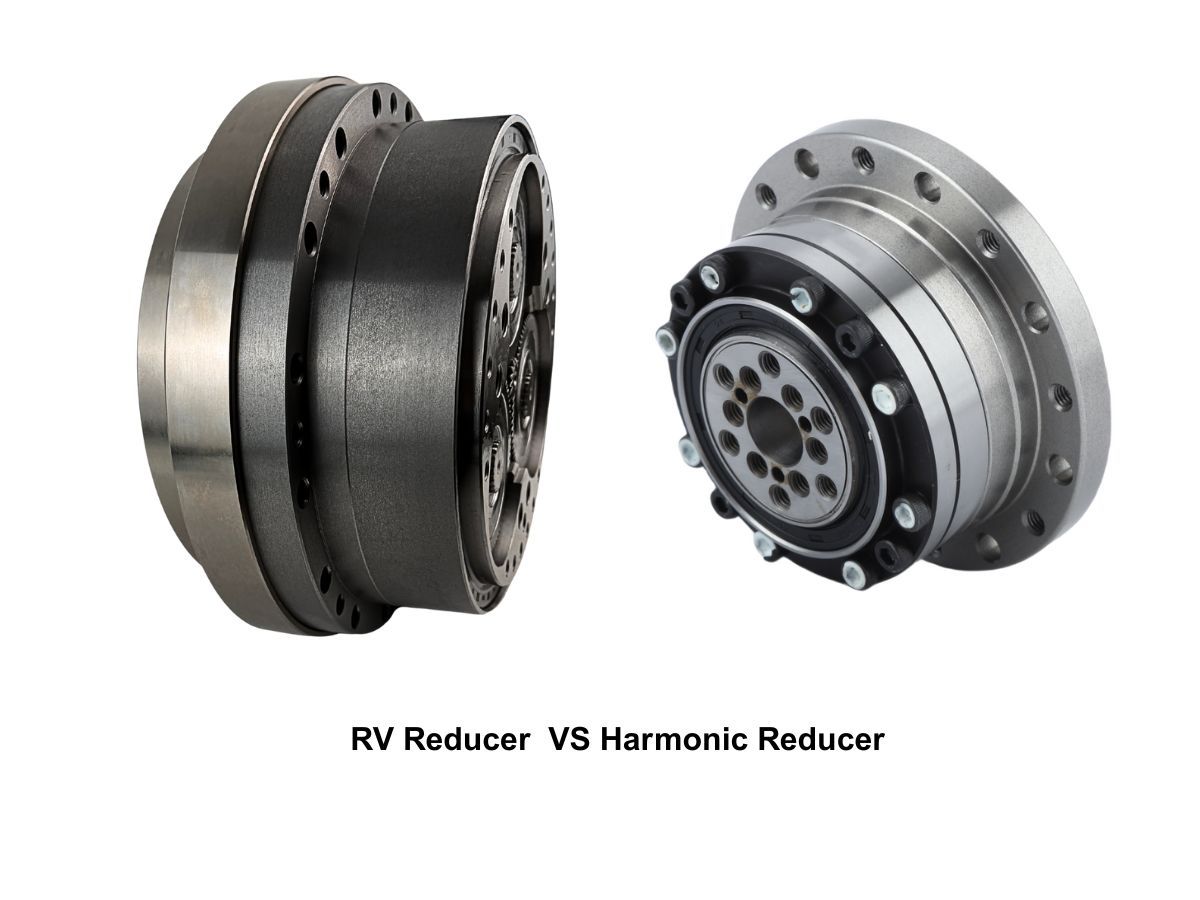

Was ist der Unterschied zwischen RV-Getriebe und Harmonic Drive?

Dieser Artikel bietet einen eingehenden Vergleich zwischen RV-GetriebenundHarmonic-Getrieben und analysiert ihre Unterschiede aus mehreren Perspektiven, einschließlich Funktionsprinzipien, Leistungsmerkmalen, Anwendungsbereichen, Installationsmethoden und langfristiger Wartung.

Unterschiede in den Funktionsprinzipien zwischen RV-Getrieben und Harmonic-Getrieben

RV-Getriebe arbeiten auf Basis einer starren Mehrzahn-Eingriffsübertragung, während Harmonic-Getriebe auf einer Differenzialübertragung durch elastische Verformung beruhen.

Funktionsprinzip eines RV-Getriebes

Ein RV-Getriebe verwendet eine zweistufige Differenzialübertragungsstruktur, die aus einer Planetenradstufe und einer Zykloidenstufe mit Stiftkranz besteht.Der Eingangsschaft treibt das Planetenrad an, das wiederum eine Exzenterwelle dreht. Diese Exzenterbewegung bewirkt, dass die Zykloidenscheibe eine Umlaufbewegung ausführt. Die Zykloidenscheibe greift gleichzeitig in mehrere Stifte im Stiftgehäuse ein und erreicht so Drehzahlreduzierung und Drehmomentabgabe.Da die Übertragung hauptsächlich auf starrem Kontakt beruht, zeichnen sich RV-Getriebe durch hohe Steifigkeit, hohe Tragfähigkeit, starke Stoßfestigkeit und ausgezeichnete Drehmomentübertragungsfähigkeit aus.

Funktionsprinzip eines Harmonic-Getriebes

Ein Harmonic-Getriebe besteht aus drei Hauptkomponenten: einem Wave Generator, einer Flexspline und einer Circular Spline.Der Eingangsschaft treibt den Wave Generator an und bewirkt, dass sich die Flexspline periodisch elastisch verformt. Die Flexspline greift nur in zwei symmetrischen Bereichen in die Circular Spline ein, und der Unterschied in der Zahnzahl zwischen den beiden Komponenten erzeugt ein großes Untersetzungsverhältnis.Da die Leistungsübertragung von der elastischen Verformung des Materials abhängt, sind Harmonic-Getriebe kompakt und erreichen sehr hohe Untersetzungsverhältnisse, ihre Steifigkeit und Tragfähigkeit sind jedoch im Vergleich zu RV-Getrieben relativ geringer.

Leistungsunterschiede zwischen RV-Getrieben und Harmonic-Getrieben

RV-Getriebe

• RV-Getriebe zeichnen sich aus durch:

• Hoher Übertragungswirkungsgrad

• Große Drehmomentkapazität

• Hohe Positioniergenauigkeit

• Hohe Steifigkeit

• Ausgezeichnete Stoßfestigkeit

• Lange Lebensdauer

Allerdings sind sie in Bezug auf Baugröße und Gewicht relativ größer und schwerer.

Harmonic-Getriebe

Harmonic-Getriebe bieten:

• Sehr große Untersetzungsverhältnisse

• Kompakte und leichte Struktur

• Hohe Präzision

• Hohe Leistungsdichte

• Schnelle dynamische Reaktion

• Niedrige Geräuschentwicklung

Ihre Drehmomentkapazität und ihr Übertragungswirkungsgrad sind relativ geringer. Um diese Einschränkung zu beheben, verwenden die Harmonic-AC-Motoren und Harmonic-DC-Motoren von HONPINE ein integriertes Design, wodurch diese Nachteile erfolgreich gemildert werden.

Unterschiede in den Anwendungsbereichen

Anwendungen von RV-Getrieben

RV-Getriebe werden häufig in hochbelasteten Gelenken von Industrierobotern eingesetzt, wie an der Basis, der Schulter und dem Oberarm, typischerweise an den Achsen 1–4.
Wenn die Endlast des Roboters etwa 20 kg überschreitet, verwenden oft alle sechs Gelenke RV-Getriebe, um die Gesamtsteifigkeit und die langfristige Genauigkeitsstabilität sicherzustellen.

Über die Robotik hinaus werden RV-Getriebe häufig eingesetzt in:

• Schwerlast-Roboterarmen

• CNC-Rundtischen

• Präzisions-Teilapparaten

• Positioniermechanismen automatisierter Produktionslinien

• Maschinen und Ausrüstungen für Ingenieur- und Bauwesen

Sie eignen sich besonders für Anwendungen mit Stoßbelastungen und Dauerbetrieb.

Anwendungen von Harmonic-Getrieben

Harmonic-Getriebe werden hauptsächlich in leicht belasteten Robotergelenken eingesetzt, wie am Handgelenk und am Endeffektor, typischerweise an den Achsen 5–6.

Sie werden häufig eingesetzt in:

• Kollaborativen Robotern

• Medizinrobotern

• Servicerobotern

• Ausrüstungen für die Halbleiterfertigung

• Optischen Positionierplattformen

• Luft- und Raumfahrt- sowie Radarsystemen

Aufgrund ihrer geringen Trägheit, niedrigen Geräuschentwicklung und hohen Präzision sind Harmonic-Getriebe sehr beliebt. Unter langfristiger hoher Belastung oder hohen Stoßbedingungen ist die Flexspline jedoch anfällig für Ermüdung, was die Lebensdauer und die langfristige Genauigkeitserhaltung einschränkt.

Unterschiede bei Installation und Montage

RV-Getriebe

RV-Getriebe werden typischerweise mit Flanschverbindungen und Zentrierabsätzen montiert. Die Ausgangsseite verfügt in der Regel über eine Flanschplatte, wodurch eine hohe Koaxialität und Ebenheit der Montagefläche erforderlich sind.Die flanschintegrierten RV-Getriebe von HONPINE vereinfachen die Installation und bieten nach der Montage eine höhere Gesamtsteifigkeit des Systems. Kundenspezifische Motorwellen werden je nach Anwendungsanforderungen unterstützt—bitte kontaktieren Sie HONPINE für Beratung bei der Auswahl.

Harmonic-Getriebe

Harmonic-Getriebe werden in der Regel mit Flexspline- und Circular-Spline-Flanschen befestigt und benötigen häufig externe Lager, um radiale und axiale Lasten aufzunehmen. Sie reagieren sehr empfindlich auf Montagespannungen, und eine unsachgemäße Montage kann Leistung und Lebensdauer erheblich beeinträchtigen.

Langfristige Wartung und Haltbarkeit

RV-Getriebe

RV-Getriebe verwenden eine starre Mehrzahn-Eingriffsstruktur aus Zykloidenstiftkranz und Planetengetriebe. Lasten werden gleichzeitig auf mehrere Zähne verteilt, was zu einer geringen Flächenpressung pro Zahn führt. Verschleiß tritt hauptsächlich in Form von Ermüdung der Zahnoberfläche und Wälzkontaktverschleiß auf, was zu einer langsamen, vorhersehbaren Leistungsabnahme führt.Sie eignen sich gut für Dauerbetrieb und Schwerlastanwendungen.

Harmonic-Getriebe

Harmonic-Getriebe beruhen auf der wiederholten elastischen Verformung der Flexspline. Die Flexspline ist die zentrale Verschleißkomponente und unterliegt bei Langzeitbetrieb Materialermüdung und der Bildung von Mikrorissen. Der Leistungsabfall ist kumulativ und kann plötzlich auftreten.

RV-Getriebe und Harmonic-Getriebe sind komplementäre Technologien, obwohl Fortschritte in Strukturdesign und Fertigungsprozessen in bestimmten Anwendungen zu lokalem Wettbewerb führen können.Wenn Ihre Priorität auf hoher Tragfähigkeit, hoher Steifigkeit und starker Stoßfestigkeit liegt, ist ein RV-Getriebe die bevorzugte Wahl.Wenn Ihre Priorität auf leichtem Design, hoher Präzision und hohem Untersetzungsverhältnis liegt, ist ein Harmonic-Getriebe besser geeignet.Die Wahl des geeigneten Getriebes sollte stets auf den spezifischen Anwendungsanforderungen und Betriebsbedingungen basieren.
