Detaillierte Analyse der zentralen AGV-Mobilitätskomponenten: Technische Anwendungen und Auswahllogik von Antriebsrädern, Lenkrädern und Laufrollen

Der Artikel analysiert die technischen Eigenschaften, Vorteile, Einschränkungen und Auswahllogik vonAGV-Antriebsrädern, Lenkrädern und Laufrollen und erläutert, wie diese drei zentralen Mobilitätskomponenten Präzision, Flexibilität, Tragfähigkeit und die Gesamtleistung des Systems von AGVs bestimmen.

In Szenarien der intelligenten Fertigung und der Intralogistikautomatisierung bestimmt das Mobilitätssystem eines AGV (Automated Guided Vehicle) direkt seine Bewegungsgenauigkeit, Tragfähigkeit, räumliche Anpassungsfähigkeit und Gesamtkosteneffizienz.

Als die drei Kernkomponenten von AGV-Mobilitätssystemen spielen Antriebsräder, Lenkräder und Laufrollen eine entscheidende Rolle bei der AGV-Konstruktion und -Anwendung. Ihre technischen Eigenschaften, Anwendungseignung und Auswahllogik sind wichtige technische Überlegungen.

Differenzialantriebssysteme: Technische Eigenschaften und Anwendungsgrenzen

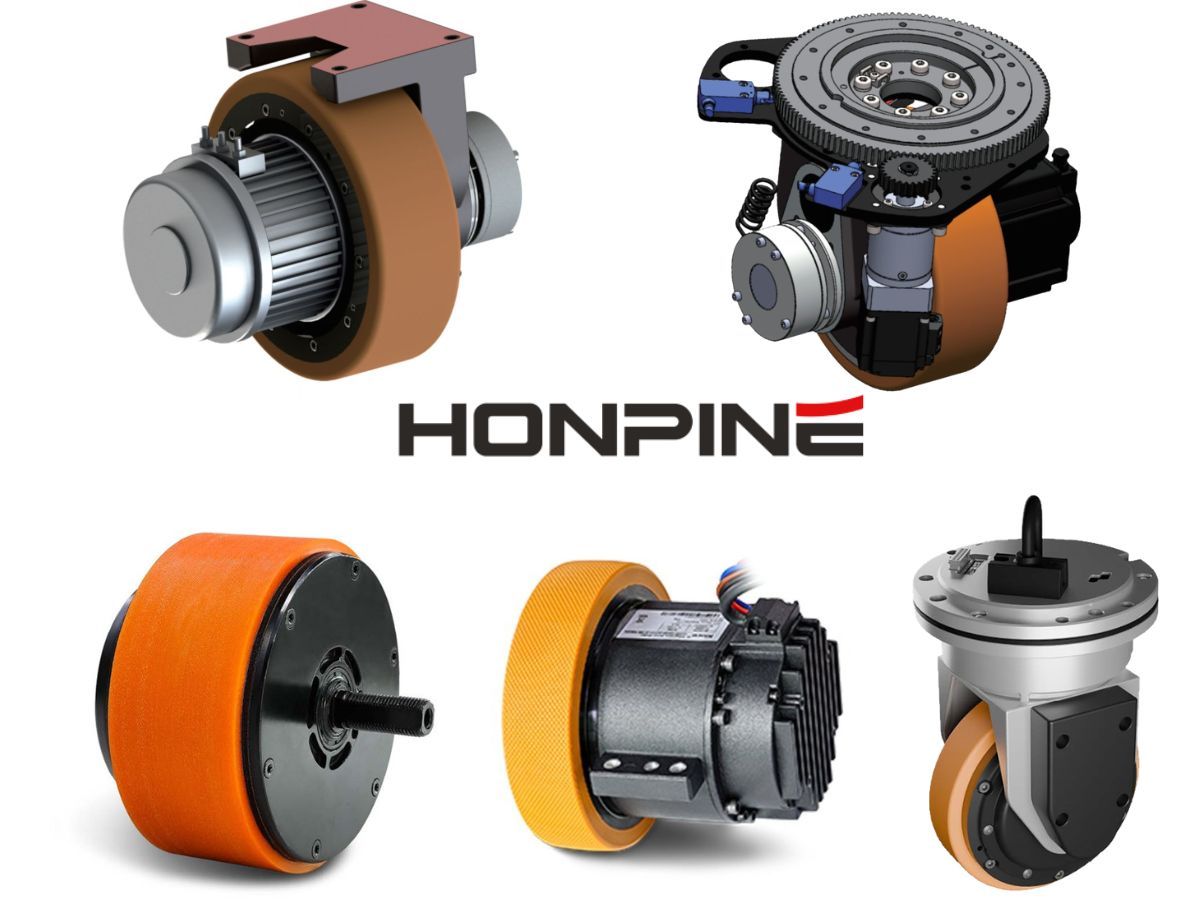

Antriebsräder sind die zentralen Leistungsabgabekomponenten eines AGV. Der Differenzialantrieb ist derzeit die gängigste Bewegungslösung für AGVs mit kleiner und mittlerer Last und ermöglicht Lenkung und Bewegungssteuerung durch den Geschwindigkeitsunterschied zwischen linkem und rechtem Rad.

1. Zentrales Bewegungsprinzip des Differenzialantriebs

Bei einem AGV mit Differenzialantrieb werden Aktionen wie Lenken, Geradeausfahrt und Drehung mit Nullradius vollständig durch die lineare Geschwindigkeitsdifferenz zwischen den beiden Rädern bestimmt.

Die zentrale Bewegungsbeziehung lautet:

ΔV = VL − VR

Dabei gilt:

ΔV = lineare Geschwindigkeitsdifferenz zwischen den beiden Rädern

VL = lineare Geschwindigkeit des linken Antriebsrads

VR = lineare Geschwindigkeit des rechten Antriebsrads

Wenn sich die beiden Räder mit gleicher Geschwindigkeit in entgegengesetzte Richtungen drehen, kann das AGV eine Drehung mit Nullradius erreichen. Die Winkelgeschwindigkeit erfüllt:

ω = (VL − VR) / L

Dabei gilt:

ω = Winkelgeschwindigkeit

L = Achsabstand zwischen den beiden Antriebsrädern

2. Technische Vor- und Nachteile von Differenzialantriebsrädern

Zentrale Vorteile

Hohe Bewegungsflexibilität

Unterstützt Drehung mit Nullradius und kleinen Wenderadius, wodurch es sich für enge Werkstattumgebungen eignet.

Geringe Steuerungskomplexität

Erfordert eine relativ geringere Motorpräzision und Servosteuerungsfähigkeit, ohne dass ein unabhängiger Lenkmechanismus erforderlich ist.

Deutlicher Kostenvorteil

Einfache Struktur und hohe Komponentenstandardisierung tragen zur Senkung der gesamten Stücklistenkosten bei.

Zentrale Einschränkungen

Begrenzte Positioniergenauigkeit

Abweichungen der Raddrehzahl und ungleichmäßige Bodenreibung können Positionierfehler akkumulieren, wodurch es für hochpräzise Andockanwendungen ungeeignet ist.

Eingeschränkte Bewegungsstabilität

Bei Kurvenfahrten mit hoher Geschwindigkeit kann Seitenschlupf auftreten, und unter schweren Lasten wird die Bahnabweichung deutlicher.

Schwache Skalierbarkeit

Vorwärts-/Rückwärtsbewegungen erfordern häufig redundante Antriebseinheiten, und eine omnidirektionale Bewegung kann nicht erreicht werden.

3. Typische Anwendungen von Differenzialantriebsrädern

AGVs mit kleiner und mittlerer Last (≤500 kg) mit relativ niedrigen Anforderungen an die Positioniergenauigkeit

Frühe liniengeführte und schleppende AGVs

Kostenorientierte und einfache Automatisierungs-Nachrüstprojekte

Lenkräder: Die integrierte High-End-Lösung für Antrieb und Lenkung

AGV-Lenkräder integrieren Antriebs-, Lenk- und Tragfunktionen in einem hochintegrierten Modul. Sie sind die Kernlösung für die omnidirektionale AGV-Bewegung und stellen eine der prägendsten Technologien in High-End-AGVs dar.

 4,Wichtige technische Gründe für die begrenzte frühe Einführung von Lenkrädern

1. Einschränkungen bei Größe und Einbauhöhe

Frühe importierte Lenkradmodule hatten in der Regel eine Mindesteinbauhöhe von über 200 mm, während flache Unterfahr-AGVs im Allgemeinen Chassishöhen unter 150 mm bei Nutzlasten unter 500 kg erforderten. Die Maßabweichung begrenzte die praktische Integration.

2. Begrenzter Funktionsbedarf in frühen Anwendungen

In frühen Szenarien der Automobilfertigung dominierte die einseitige Linienführung, und Differenzialantriebssysteme waren ausreichend.

Bidirektionale Bewegung erforderte zwei Differenzialantriebseinheiten, was sowohl Kosten als auch Komplexität erhöhte und die praktischen Vorteile von Lenkradsystemen zu dieser Zeit verringerte.

3, Zentrale technische Vorteile von Lenkrädern

Omnidirektionale Bewegungsfähigkeit

Unabhängige Lenk- und Antriebsfunktionen unterstützen 360°-Lenkung und ermöglichen seitliche Bewegung, diagonale Bewegung und Drehung mit Nullradius für extrem beengte Räume.

Hohe Bewegungsgenauigkeit

Integrierte Servolenksysteme können eine Positioniergenauigkeit von bis zu ±5 mm erreichen und erfüllen damit die Anforderungen an hochpräzises Andocken an Produktionslinien.

Hohe strukturelle Integration

Ein einzelnes Lenkradmodul kann mehrere Differenzialantriebseinheiten ersetzen, Chassisstrukturen vereinfachen und die Raumnutzung verbessern.

Starke Lastanpassungsfähigkeit

Geeignet für Anwendungen von leichten AGVs bis zu schweren Industrie-AGVs mit herausragender industrietauglicher Zuverlässigkeit.

4, Entwicklungstrends der Lenkradtechnologie

Miniaturisierung

Inländische Hersteller haben Höhenbeschränkungen überwunden und ultraflache Lenkradmodule unter 100 mm eingeführt, die für Unterfahr-AGVs geeignet sind.

Modularisierung

Integrierte Designs, die Antriebs-, Lenk-, Brems- und Sensorfunktionen kombinieren, ermöglichen eine Plug-and-Play-Bereitstellung.

Höhere Präzision

Mit Absolutwertgebern kann die Lenkwiederholgenauigkeit ≤ ±0.1° erreichen.

5,Typische Anwendungen von Lenkrädern

Omnidirektionale Unterfahr-AGVs

Hub-AGVs

Automobilfertigung, 3C-Elektronik und neue Energiebranchen, die hohe Präzision und kompakte Manövrierfähigkeit erfordern

Schwere AGVs mit Nutzlasten ≥1000 kg

Laufrollen: Kritische Stützkomponenten für die AGV-Stabilität

Laufrollen (Leerlaufräder) sind passive Komponenten ohne Antriebs- oder Lenkfähigkeit. Sie bieten hauptsächlich Lastabstützung, Stabilität und Nachlaufbewegungsfunktionen und dienen als wesentliche stabilisierende Komponenten in AGV-Mobilitätssystemen.

Die Auswahl der Laufrollen wirkt sich direkt auf die Laufruhe des gesamten Fahrzeugs, die Lebensdauer und die Betriebsstabilität aus.

6,Wichtige technische Überlegungen zur Auswahl von Laufrollen

Materialauswahl

PU-Räder (Polyurethan) eignen sich für Reinraumumgebungen; Gummiräder für raue Böden; Nylonräder für Schwerlastanwendungen.

Strukturelle Konfiguration

Feststehende Laufrollen verbessern die Geradeauslaufstabilität, während Lenkrollen die Manövrierfähigkeit erhöhen. Geeignete Kombinationen sollten entsprechend den

Anwendungsanforderungen ausgewählt werden.

Präzision

Lagerpräzision und Rundlaufgenauigkeit der Räder beeinflussen direkt Betriebsgeräusche und Bahnabweichung.

7,Typische Anwendungen von Laufrollen

Passive Abstützung für alle AGV-Chassissysteme

Vollständig passive leichte AGV-Plattformen (ohne angetriebene Antriebsräder)

Zusätzliche lasttragende Komponenten in schweren AGVs

Technischer Vergleich und Auswahlleitfaden für die drei Kernkomponenten

Komponententyp Bewegungsfähigkeit Steuerungsgenauigkeit Kostenniveau Geeignete Last

Zentrale Auswahlprinzipien

Kostenpriorität bei niedrigen Präzisionsanforderungen

→ Differenzialantriebsräder + Lenkrollen

Begrenzter Raum mit hohen Präzisionsanforderungen

→ Lenkräder + feststehende Laufrollen

Schwerlast- und Großtonnageanwendungen

→ Mehrere Lenkradmodule + Schwerlast-Laufrollen

Zukünftige Trends bei AGV-Mobilitätssystemen

Die Entwicklung von AGV-Mobilitätssystemen wird im Wesentlichen durch kontinuierliche Leistungsverbesserungen und die Optimierung von Antriebsrad-, Lenkrad- und Laufrollentechnologien vorangetrieben.

Differenzialantriebsräder dominieren aufgrund ihrer Kostenvorteile den unteren Marktbereich.

Lenkräder sind aufgrund ihrer omnidirektionalen und hochpräzisen Fähigkeiten zur Kerntechnologie von High-End-AGVs geworden.

Laufrollen spielen weiterhin auf allen AGV-Plattformen eine unverzichtbare unterstützende Rolle.

Im Zuge der Modernisierung der intelligenten Fertigung entwickelt sich die Lenkradtechnologie schnell in Richtung:

• Miniaturisierung

• Integration

• Höhere Präzision

Gleichzeitig:

Differenzialantriebssysteme werden anwendungsspezifischer und kostenorientierter.

Laufrollen entwickeln sich in Richtung höherer Tragfähigkeit, geringerer Geräuschentwicklung und längerer Lebensdauer.

Die kollaborative Optimierung dieser drei Kernkomponenten stellt den wichtigsten technologischen Weg zur Verbesserung der Gesamtleistung von AGVs dar.
