Als Kernkomponente der Präzisionsübertragung werden RV-Reduziergetriebe in Industrierobotern, Rundtischen von Werkzeugmaschinen, Automatisierungsanlagen und anderen Bereichen широко eingesetzt. Sie sind wegen ihrer hohen Präzision, hohen Steifigkeit und hohen Tragfähigkeit hoch angesehen. Für viele Unternehmen, die RV-Reduziergetriebe jedoch zum ersten Mal einsetzen, stellt die Auswahl des richtigen Modells aus zahlreichen Optionen und Parametern oft eine erhebliche Herausforderung dar. Dieser Artikel beginnt mit den grundlegenden Prinzipien von RV-Reduziergetrieben, geht auf ihren aktuellen Stand und ihre Schlüsselparameter ein und erläutert die Auswahlschritte im Detail, damit Sie die wesentlichen Punkte der Auswahl von RV-Reduziergetrieben leicht beherrschen können. Sowohl Einsteiger als auch erfahrene Ingenieure können von diesem Leitfaden profitieren.
Das RV-Reduziergetriebe (Rotary Vector Reducer) ist ein hochpräzises Steuerungsgetriebe, das einen planzentrischen Untersetzungsmechanismus verwendet. Sein Kern liegt in einem zweistufigen Untersetzungsdesign:
Erste Untersetzungsstufe: Planetengetriebe-Untersetzung. Die Drehung der Eingangswelle wird über das Eingangszahnrad auf die Planetenräder übertragen, wodurch eine erste Drehzahlreduzierung erreicht wird.
Zweite Untersetzungsstufe: Differenzialgetriebe-Untersetzung (Zykloiden-Stift-Rad-Mechanismus). Die Planetenräder sind mit den Kurbelwellen verbunden, die die RV- (Zykloiden-) Räder in einer exzentrischen Bewegung antreiben. Das RV-Rad hat einen Zahn weniger als das Stiftrad, wodurch hohe Untersetzungsverhältnisse ermöglicht werden.
Dieses Design ermöglicht, dass bei RV-Reduziergetrieben viele Zahnflanken gleichzeitig im Eingriff sind, was zu einer kompakten, leichten Baugröße führt und gleichzeitig hohe Steifigkeit sowie Überlastfestigkeit bietet. Darüber hinaus ermöglichen RV-Reduziergetriebe aufgrund des kleinen Verdrehspiels, der geringen Rotationsvibration und der niedrigen Trägheit einen ruhigen Lauf und eine hochpräzise Positionierung.
Die Formel für das Untersetzungsverhältnis lautet:
R = 1 + (Z2 / Z1) * Z4
Dabei ist Z1 die Zahnzahl des Eingangszahnrads, Z2 die Zahnzahl des Planetenrads und Z4 die Zahnzahl des Stiftrads. Das gesamte Untersetzungsverhältnis i = 1/R.

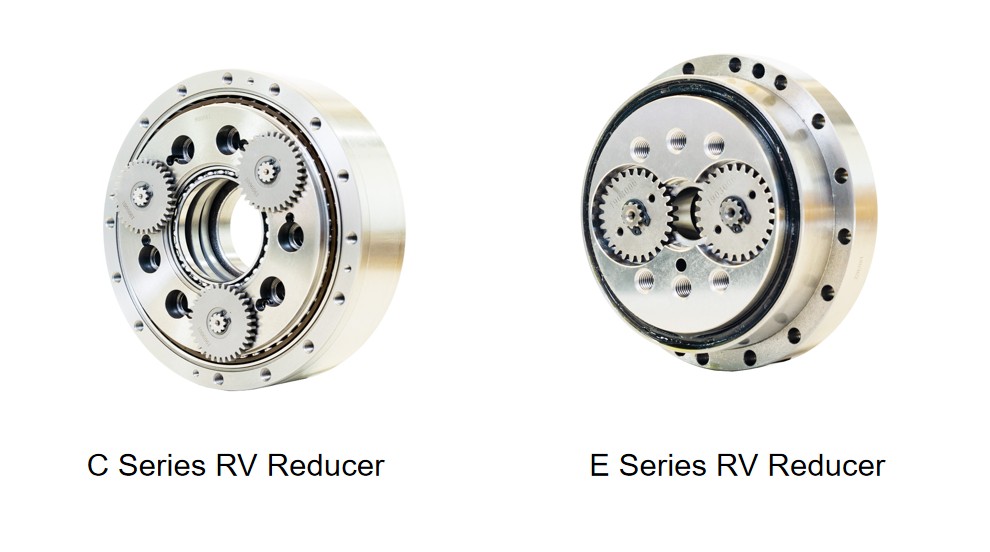

Sie können die am besten geeignete Serie anhand der Merkmale der drei Hauptserien von RV-Reduziergetrieben auswählen (am Beispiel von HONPINE):
E-Serie: Wirtschaftlicher Typ, geeignet für allgemeine industrielle Anwendungen.
C-Serie: Hohlstruktur, praktisch für die Kabelführung, geeignet für Robotergelenke.
N-Serie: Kompakt und leicht, optimierte Leistung, für hochpräzise Anwendungen eingesetzt.

Diese Produkte werden häufig eingesetzt in:
Industrierobotern: Zum Beispiel in Gelenkteilen von 6-Achs-Robotern.
Werkzeugmaschinen: Revolverköpfe, ATC-Werkzeugwechsler usw.
Halbleiterausrüstungen: Präzisions-Positioniertische.
AGVs: Antriebseinheiten.
Nenndrehmoment (T₀): Das zulässige Drehmoment, wenn das Reduziergetriebe mit der Nenndrehzahl am Ausgang arbeitet. Es ist nicht die maximale Lastgrenze.
Zulässiges Start/Stopp-Drehmoment (Ts₁): Das maximal zulässige Drehmoment während Beschleunigung/Verzögerung, typischerweise 2.5 mal das Nenndrehmoment.
Zulässiges momentanes maximales Drehmoment (Ts₂): Der zulässige Wert bei Not-Aus oder Stoßbelastung, typischerweise 5 mal das Nenndrehmoment.
Zulässige Ausgangsdrehzahl (Ns₀): Die maximale Ausgangsdrehzahl im Leerlauf, beeinflusst durch Temperatur- und Lastbedingungen.
Verdrehspiel und Lost Motion: Verdrehspiel bezeichnet den Torsionswinkel bei null Drehmoment. Lost Motion ist die Breite der Hysteresekurve innerhalb von ±3% des Nenndrehmoments. RV-Reduziergetriebe werden typischerweise innerhalb von 1 arcmin kontrolliert.
Torsionssteifigkeit: Das pro Einheit Torsionswinkel erforderliche Drehmoment, das den Widerstand des Reduziergetriebes gegen Verformung widerspiegelt.
Lebensdauer: Die Nennlebensdauer beträgt typischerweise 6000 Stunden (unter Nenndrehmoment und Nenndrehzahl).
Schritt 1: Lastbedingungen definieren
Klären Sie zunächst die Einbaulage, Masse, Form und Betriebsbedingungen der Anlage.
Beispiel: Horizontaler Rundtisch, Scheibenmasse 180kg, 4 Werkstücke mit jeweils 20kg, Drehwinkel 180°, Zykluszeit 20s, täglicher Betrieb 12 Stunden.
Schritt 2: Einsatzumgebung bestätigen
Die Umgebungstemperatur sollte zwischen -10°C und 40°C liegen, die Oberflächentemperatur des Reduziergetriebes sollte 60°C nicht überschreiten. Luftfeuchtigkeit unter 85%, keine Kondensation.
Schritt 3: Lastträgheitsmoment und konstantes Laufdrehmoment berechnen
Berechnung des Trägheitsmoments: J_L = (1/8) * M * D² (Dabei ist M die Masse (kg), D der Durchmesser (m). Hinweis: Einheitengleichheit sicherstellen, D in Metern).
Berechnung des konstanten Laufdrehmoments: T_s = (μ * M * g * D_bearing) / 2 (Dabei ist μ der Reibungskoeffizient, typischerweise 0.015; g die Erdbeschleunigung 9.8 m/s²; D_bearing der Teilkreisdurchmesser des Stützlagers (m)).
Schritt 4: Betriebsart festlegen
Bestimmen Sie die Beschleunigungs/Verzögerungszeit und die konstante Geschwindigkeit. Bei einer angenommenen Ausgangsdrehzahl von 15 rpm und einer Drehzeit von 2.5s beträgt die Beschleunigungszeit dann 0.5s, die Verzögerungszeit 0.5s und die Zeit bei konstanter Geschwindigkeit 1.5s.
Schritt 5: Beschleunigungs/Verzögerungsdrehmoment berechnen
Beschleunigungsdrehmoment: T_acc = J_L * α (α ist die Winkelbeschleunigung = (2πN) / (60 * t_acc))
Gesamtes Beschleunigungsdrehmoment: T₁ = T_acc + T_s
Gesamtes Verzögerungsdrehmoment: T₃ = T_dec - T_s (T_dec = J_L * α_dec; der Motor stellt die Bremskraft bereit)
Maximales Drehmoment: T_max = max(|T₁|, |T₃|)
Schritt 6: Durchschnittsdrehzahl und durchschnittliches Lastdrehmoment berechnen
Durchschnittsdrehzahl (N_m): N_m = (t₁*N₁ + t₂*N₂ + t₃*N₃) / (t₁ + t₂ + t₃)
Durchschnittliches Lastdrehmoment (T_m): T_m = ³√[ (t₁*N₁*T₁^(10/3) + t₂*N₂*T₂^(10/3) + t₃*N₃*T₃^(10/3)) / (t₁*N₁ + t₂*N₂ + t₃*N₃) ]
Schritt 7: Erforderliches Nenndrehmoment auf Basis der Lebensdaueranforderung berechnen
Tägliche Zyklen: (Tägliche Betriebsstunden * 3600) / Zykluszeit (s)
Tägliche Betriebszeit (für Bewegung): Tägliche Zyklen * Drehzeit pro Zyklus (s)
Jährliche Betriebszeit (H): Tägliche Betriebszeit (Stunden) * Betriebstage pro Jahr
Erforderliches Nenndrehmoment (T_R): T_R = T_m * ³√[ (Jährliche Betriebszeit * Auslegungslebensdauer in Jahren) / K ] (Dabei ist K die Nennlebensdauer, typischerweise 6000 Stunden).
Schritt 8: Schlüsselparameter prüfen
Start/Stopp-Drehmoment: Stellen Sie sicher, dass T₁ und T₃ kleiner als Ts₁ sind.
Ausgangsdrehzahl: Die Durchschnittsdrehzahl N_m sollte kleiner als die zulässige Ausgangsdrehzahl Ns₀ sein.
Not-Aus-Stoßbelastung: Das Stoßdrehmoment T_emergency sollte kleiner als Ts₂ sein, und die Anzahl der Stöße sollte innerhalb des zulässigen Bereichs liegen.
Axiallast und Momentlast: Bestätigen Sie, dass sie gemäß dem Diagramm der zulässigen Momentlast innerhalb des sicheren Bereichs liegen.
Schritt 9: Lebensdauer berechnen und bestätigen
Lebensdauer: L_h = K * (T_rated / T_m)³ * (N_rated / N_m) (Formel des Herstellers prüfen, dies ist eine gängige Form)
Nutzungsdauer (Jahre): L_h / (Jährliche Betriebsstunden)
Sollte größer sein als die erforderliche Nutzungsdauer.
Schritt 10: Endgültige Modellauswahl
Wählen Sie auf Grundlage der obigen Berechnungen ein Modell aus, das alle Bedingungen erfüllt, z. B. RV-20E.
Montagegenauigkeit: Stellen Sie Ebenheit und Rechtwinkligkeit der Montageflächen sicher, um exzentrische Lasten zu vermeiden. Es wird empfohlen, zur Prüfung eine Messuhr zu verwenden, wobei der Rundlauf innerhalb von 0.02mm kontrolliert wird.
Schmierstoffauswahl: Gängige Fette wie VIGOGREASE REO. Der Standard-Wechselzyklus beträgt 20000 Stunden; in Hochtemperaturumgebungen muss er verkürzt werden.
Temperaturmanagement: Die Oberflächentemperatur darf 60°C nicht überschreiten, andernfalls sind Kühlung oder Leistungsreduzierung erforderlich.
Betrieb bei kleinem Winkel: Bei Drehwinkeln unter 10° ist die Schmierung unzureichend; wenden Sie sich an den Hersteller.
Schraubenbefestigung: Verwenden Sie Tellerfeder-Unterlegscheiben und Zylinderschrauben mit Innensechskant, angezogen mit Standarddrehmoment, um ein Lösen zu verhindern.
Arbeitslast & Betriebsbedingungen bestimmen: Max. Arbeitsdrehmoment, Trägheit, Betriebsfrequenz, Bewegungsmodus (kontinuierlich/intermittierend/Stoß).
Theoretisches Untersetzungsverhältnis & Ausgangsdrehmoment berechnen: Servomotorparameter und Leistungsmerkmale kombinieren.
Sicherheitsfaktor einbeziehen (20%-30%): Anlaufstoß, Not-Aus, Änderungen der Trägheitslast berücksichtigen.
Modell des RV-Reduziergetriebes auswählen: Basierend auf Ausgangsdrehmoment, Untersetzungsverhältnis, Größe passend zum Motor.
Montage & Schnittstellenkompatibilität bestätigen: Flanschabmessungen, Ausgangswellentyp, Dichtungsraum prüfen.
Endgültige Prüfung von Genauigkeit, Steifigkeit & Lebensdaueranforderungen: In Kombination mit dem Anwendungsszenario (Roboter, Werkzeugmaschine, Halbleiterausrüstung usw.).
Die Auswahl eines RV-Reduziergetriebes ist ein systematisches Projekt, das eine umfassende Berücksichtigung von Faktoren wie Last, Betriebsart und Lebensdaueranforderungen erfordert. Wenn Sie die Schritte in diesem Artikel befolgen, können Sie häufige Fehler vermeiden und das am besten geeignete Modell auswählen. Denken Sie daran: Eine präzise Auswahl ist der Grundstein für den stabilen Betrieb der Anlage.
