Becherförmiger Harmonic Drive behebt effektiv die Probleme mit der kurzen Lebensdauer von Harmonic Drives

In Industrierobotern werdenHarmonic Drivesaufgrund ihrer hohen Präzision, hohen Drehmomentübertragung und ihres ruhigen Betriebs häufig in Gelenkübertragungssystemen eingesetzt. Diese Eigenschaften machen Harmonic Drives zur idealen Wahl für Anwendungen, die eine präzise Steuerung und hohe Leistung erfordern, wie Industrieroboter, Luft- und Raumfahrtausrüstung und Präzisionsinstrumente. Um das Problem von Ermüdungsbrüchen und der kurzen Lebensdauer des Flexsplines—einer kritischen Komponente in Harmonic Drives—zu lösen, hat HONPINE ein topfförmiges Harmonic Drive entwickelt.

Die Bedeutung des Flexsplines im Aufbau von Harmonic Drives

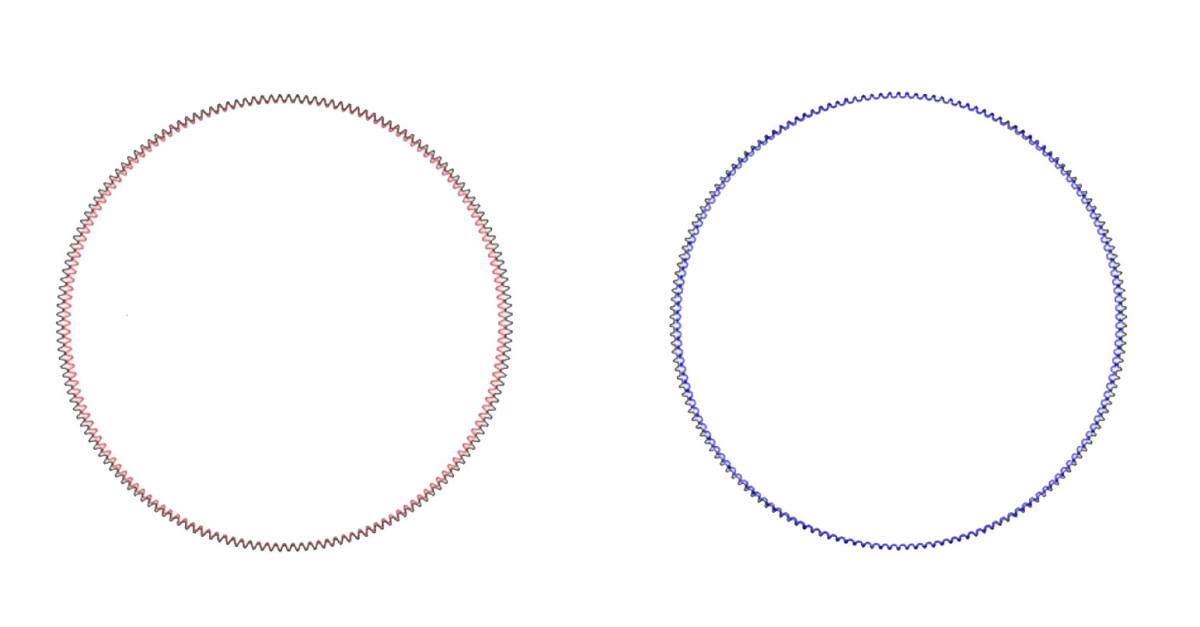

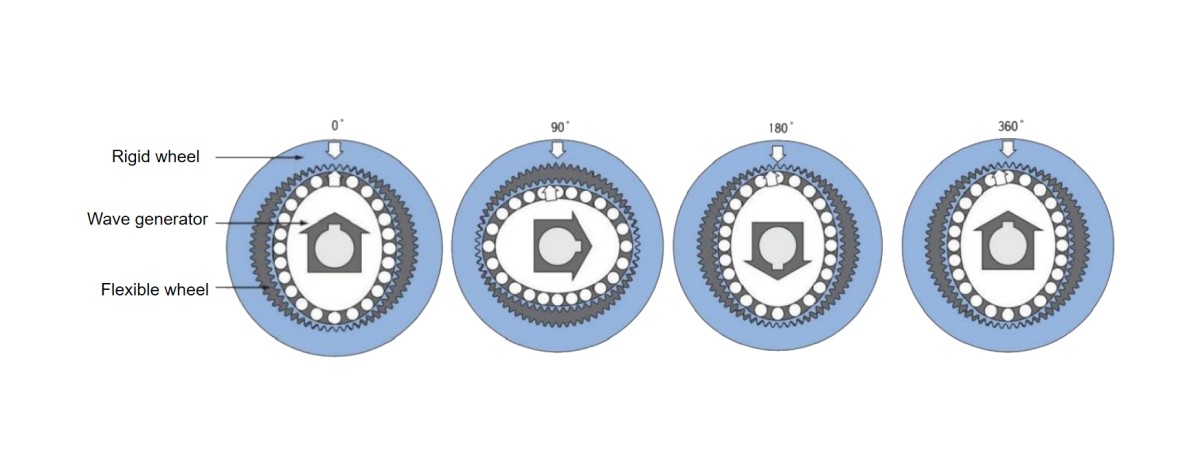

Die harmonische Kraftübertragung beruht auf der elastischen Verformung des Flexsplines, wodurch es zur am stärksten belasteten und ermüdungsanfälligsten Komponente wird. Mit anderen Worten: Die Lebensdauer des Flexsplines bestimmt die Betriebslebensdauer des Harmonic Drives. HONPINE optimiert die Strukturparameter, um die maximale Spannung auf dem Flexspline sowohl im Leerlauf als auch unter Last wirksam zu kontrollieren und gleichzeitig die kürzestmögliche Zylinderlänge zu erreichen. Dies gewährleistet eine optimale Leistung, reduziert das Risiko von Ermüdungsbrüchen und verlängert die Lebensdauer.

Was ist ein topfförmiges Harmonic Drive?

Der Flexspline in Harmonic Drives kommt hauptsächlich in zwei Formen vor: topfförmig und hutartig (hohl). Der topfförmige Flexspline, der einem Becher mit vertiefter Mitte ähnelt, wird häufig in Harmonic Drives, Robotik, Präzisionsmaschinen und Luft- und Raumfahrtmechanismen für Bewegungssteuerung und Kraftübertragung eingesetzt.

Der topfförmige Flexspline wird in der Regel über Schrauben oder Stifte mit anderen mechanischen Komponenten verbunden. Die genaue Verbindungsmethode hängt vom Design und den Fertigungsstandards des Harmonic Drives ab, weist jedoch üblicherweise vorgebohrte Löcher oder Schnittstellen am Rand für eine sichere Befestigung auf.

Vorteile topfförmiger Harmonic Drives

• Auch als Harmonic Drive mit doppeltem Kreisbogen bekannt, bietet es eine überlegene Eingriffsleistung und ein höheres Überdeckungsverhältnis zwischen Circular Spline und Flexspline.

• Kompakt und leicht, was es ideal für Industrieroboter mit Platzbeschränkungen macht.

• Die F&E-Analyse von HONPINE bestätigt, dass das Zahnprofil mit doppeltem Kreisbogen herkömmlichen Evolventenverzahnungen in Bezug auf Spannungsverteilung und Verformungsbeständigkeit überlegen ist.

• Durch orthogonale Tests auf Grundlage des Feedbacks globaler Kunden optimiert, wodurch Leistung und Stabilität verbessert werden.

• Eine strenge Qualitätsvalidierung gewährleistet die Einhaltung der Marktanforderungen und Zuverlässigkeit.



Empfohlene topfförmige Harmonic Drives von HONPINE

FSG-Serie     – Einfach zu installierendes Strain Wave Gear für Roboterarme und abgedichtete Drehtische

FSD-Serie     – Kompaktes topfförmiges Harmonic Gear für Luft- und Raumfahrt, Robotik und Halbleiterausrüstung

FCG-AJ           –   Serie – Topfförmiges Strain Wave Gear für hohe Drehmomente und schwere Lasten

Die topfförmigen Harmonic Drives von HONPINE bieten eine längere Lebensdauer, höhere Präzision und größere Haltbarkeit, was sie zu einer überlegenen Wahl für Hochleistungsanwendungen in der Automatisierung und Robotik macht.
