Das Präzisionsgetriebe hinter der Fünf-Achs-CNC-Bearbeitung: RV-Getriebereduzierer, Harmonic-Drive-Reduzierer

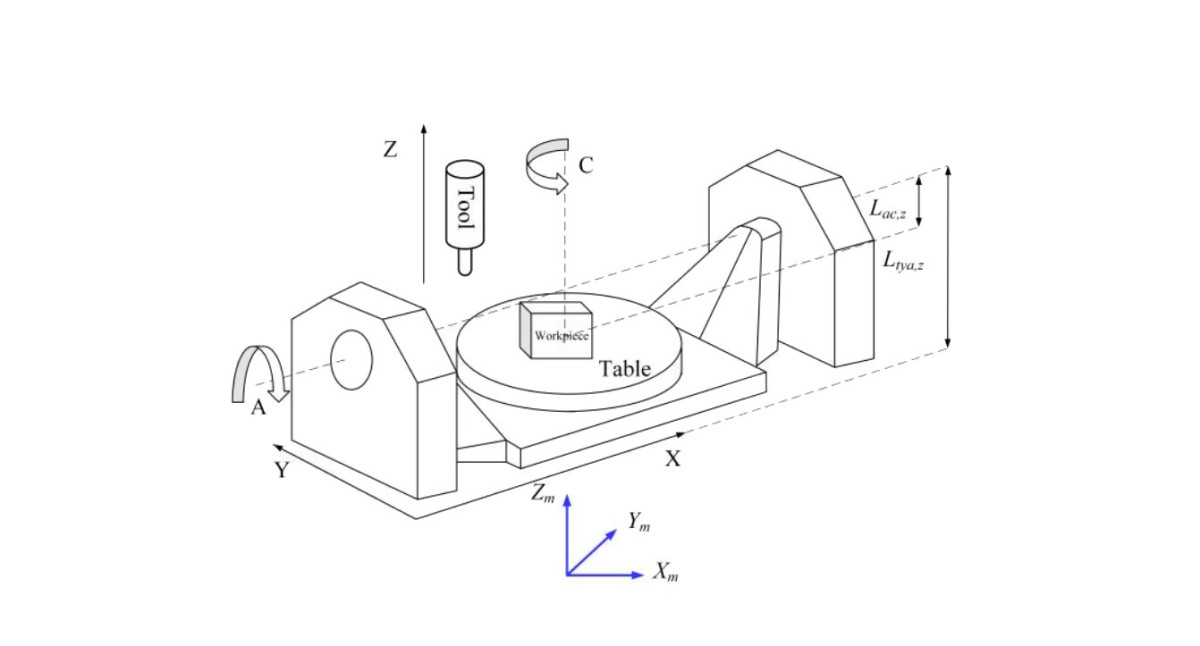

Die Fünf-Achs-CNC-Bearbeitung ist ein mehrachsiges CNC-Bearbeitungsverfahren, das zu den drei grundlegenden linearen Koordinatenachsen (X, Y und Z) zwei Rotationsachsen (eine beliebige Kombination aus A-, B- und C-Achse) hinzufügt. Die synchrone Bewegung aller fünf Achsen (drei lineare und zwei rotatorische) wird als Fünf-Achs-Simultanbearbeitung bezeichnet. Wenn die beiden Rotationsachsen so positioniert werden, dass ein fester Werkzeugorientierungswinkel beibehalten wird, während sich die drei linearen Achsen bewegen, wird dieses Bearbeitungsverfahren als Fünf-Achs-Positionierbearbeitung bezeichnet. Der Fünf-Achs-Rundtisch ist die Kernkomponente zur Umsetzung der Fünf-Achs-CNC-Bearbeitungstechnologie. Das Präzisionsgetriebe kann den Hochgeschwindigkeits- und Niedrigdrehmoment-Ausgang des Servomotors in eine Niedriggeschwindigkeits- und Hochdrehmoment-Bewegung umwandeln, um die Anforderungen der Schnittbelastung zu erfüllen. Die mehrstufige Zahnradstruktur desRV-Untersetzungsgetriebeskann starken Schnittbelastungsstößen standhalten und Vibrationen reduzieren. DerHarmonic-Drive-Untersetzererreicht eine spielfreie Übertragung durch elastische Verformung oder Vorspannstrukturen, um die Positioniergenauigkeit sicherzustellen.

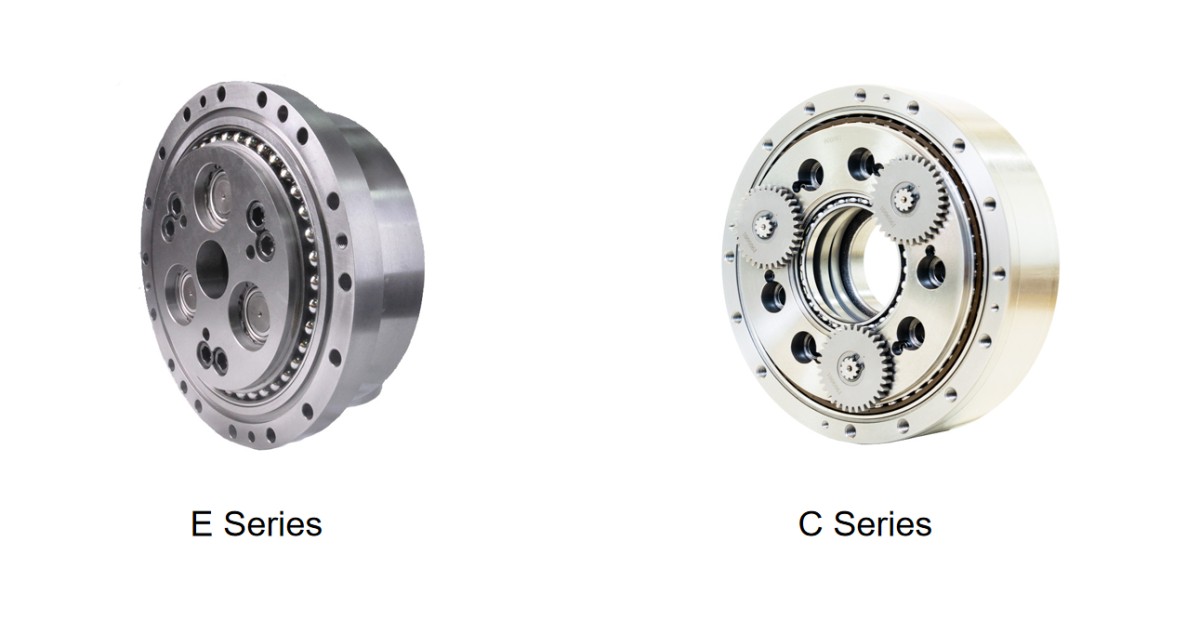

Anwendung von RV-Untersetzungsgetrieben in Fünf-Achs-Rundtisch-Werkzeugmaschinen:

Das RV-Untersetzungsgetriebe wird aufgrund seiner hohen Steifigkeit, hohen Drehmomentkapazität und langen Lebensdauer häufig zum Antrieb der C-Achse und B-Achse eingesetzt. Das RV-Untersetzungsgetriebe gewährleistet Stabilität und hohe Präzision bei der Schwerzerspanung. In einigen High-End-Fertigungsbereichen bestimmt die Leistung des RV-Untersetzungsgetriebes die Bearbeitungsgrenzen der Werkzeugmaschine, beispielsweise bei der Bearbeitung von Flugzeugtriebwerksschaufeln.

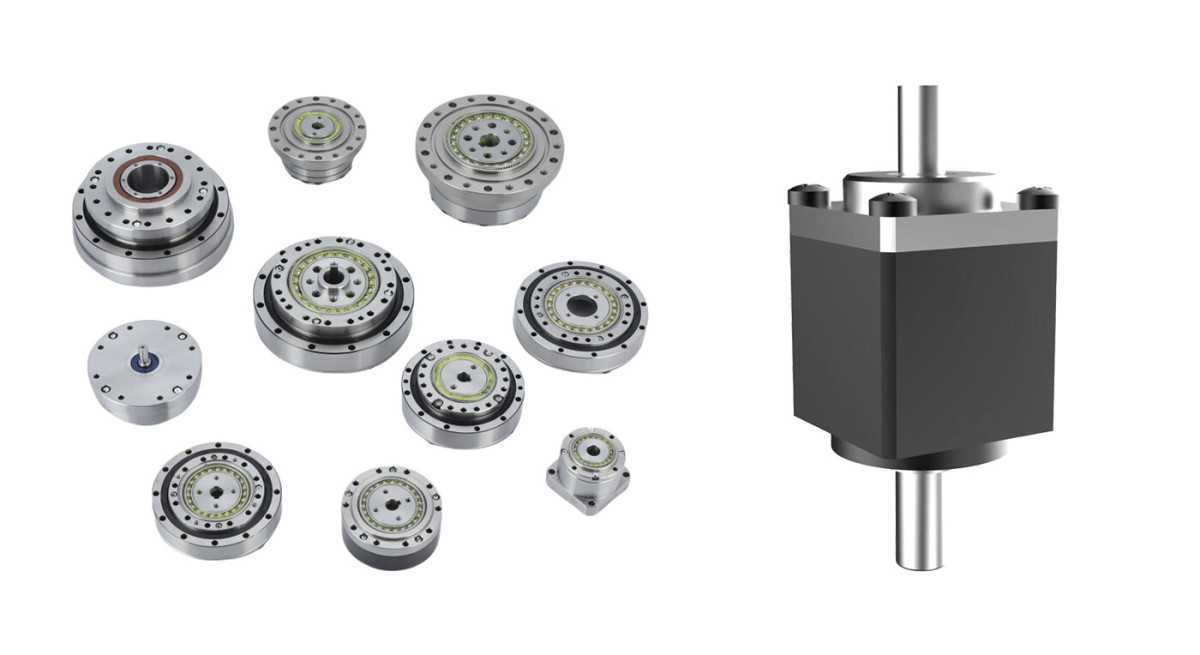

Anwendung von Harmonic-Drive-Untersetzern in Fünf-Achs-Rundtischen:

Der Harmonic-Drive-Untersetzer wird aufgrund seines spielfreien Betriebs, seiner hohen Präzision, seiner kompakten und leichten Bauweise sowie seiner hohen Übertragungseffizienz häufig in der A/C-Achse von Fünf-Achs-Rundtischen eingesetzt. In einigen leichten Fünf-Achs-Werkzeugmaschinen wird er auch für die B-Achse verwendet, beispielsweise in Fünf-Achs-Gravier- und Fräsmaschinen sowie in Bearbeitungsmaschinen für medizinische Geräte. Die Bearbeitungsgenauigkeit ist ein wichtiger Indikator zur Messung der Leistung von CNC-Werkzeugmaschinen. Aufgrund seiner hohen Präzision und seiner Leichtbaueigenschaften ist der Harmonic-Drive-Untersetzer zu einer unverzichtbaren Wahl in Präzisionsbearbeitungsbereichen wie der Medizin-, Optik- und 3C-Industrie geworden.

Unterschiede zwischen Harmonic-Drive-Untersetzer und RV-Zahnraduntersetzer

Präzisions-Untersetzungsgetriebe sind die zentralen Übertragungskomponenten von Fünf-Achs-Rundtischen, die die Bearbeitungsgenauigkeit, das dynamische Ansprechverhalten und die Tragfähigkeit von Werkzeugmaschinen direkt beeinflussen. RV-Untersetzungsgetriebe und Harmonic-Drive-Untersetzer dominieren jeweils in Anwendungen für Schwerlast- und Präzisionsübertragung. Beide werden häufig zusammen verwendet, um hybride Antriebslösungen für High-End-CNC-Werkzeugmaschinen zu realisieren.
