So wählen Sie das am besten geeignete Harmonic-Drive-Getriebe basierend auf spezifischen Anwendungen aus

Wenn Maschinenbauingenieure ein Harmonic-Drive Getriebe auswählen, bewerten sie in der Regel dessen Leistungsmerkmale und Einsatzumgebung und bestätigen anhand von Zeichnungen und wichtigen Spezifikationen das am besten geeignete Modell.

Über diese grundlegenden Parameter hinaus gibt es viele weitere Details, die sorgfältig berücksichtigt werden sollten.

1. Die Drehmomentanforderungen des Harmonic-Drive vollständig berücksichtigen

Bei der Unterstützung von Kunden bei der Modellauswahl reserviert das HONPINE-Ingenieurteam in der Regel 20%–30% Drehmomentreserve, um sicherzustellen, dass das Harmonic-Drive der Belastung im Dauerbetrieb standhalten kann.

Es ist auch wichtig, das maximale Drehmoment zu berücksichtigen, da Anlaufvorgänge, Notstopps und kurzfristige Stoßbelastungen in realen Anwendungen häufig auftreten.

In Szenarien mit häufigem Beschleunigen/Abbremsen oder Lasten mit hoher Trägheit können die inhärenten Drehmomentwelligkeitseigenschaften von Harmonic-Drives beeinflusst werden. Übermäßige Drehmomentschwankungen können wiederum die Positioniergenauigkeit verringern.

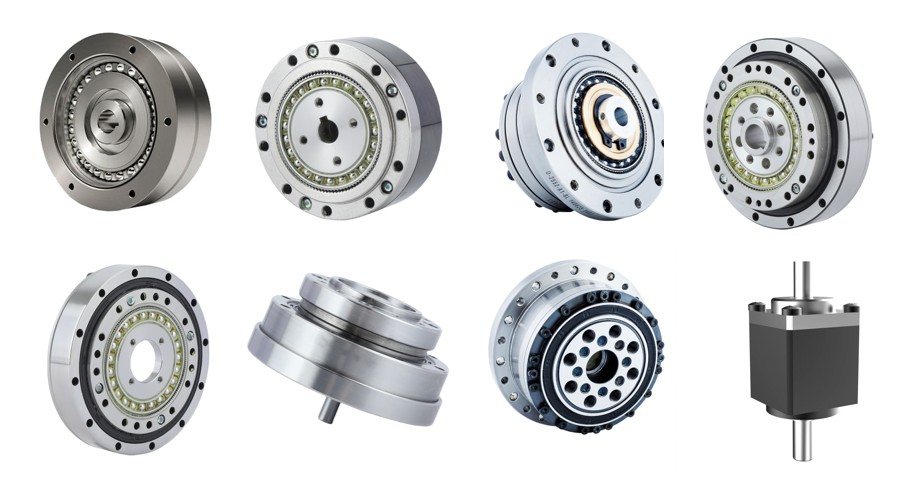

2. Die optimale Harmonic-Drive-Struktur für die Einsatzumgebung wählen

Topf-Typ Harmonic-Drive

Wenn er in Robotergelenken oder medizinischen Geräten eingesetzt wird, bei denen hohe Präzision erforderlich ist, wird in der Regel der Topf-Typ Harmonic-Drive bevorzugt.

Hut-Typ Harmonic-Drive

Für Werkzeugmaschinen oder Anwendungen mit hoher Last wird die Hut-Typ-Variante—mit höherer Steifigkeit—empfohlen.

Harmonic-Drive mit Hohlwellendesign

In Robotikanwendungen, die höhere Freiheitsgrade erfordern, wird ein Hohldurchgangsdesign empfohlen. Es ermöglicht die Kabelführung durch die Mitte und verringert so das Risiko von Kabelbiegung, Interferenzen und Kabelbruch.

Pancake-Typ Harmonic-Drive

Wenn Platzbeschränkungen ein Schlüsselfaktor sind—wie etwa in Endachsengelenken von Robotern—ist der ultraflache Pancake-Harmonic-Drive die ideale Wahl.

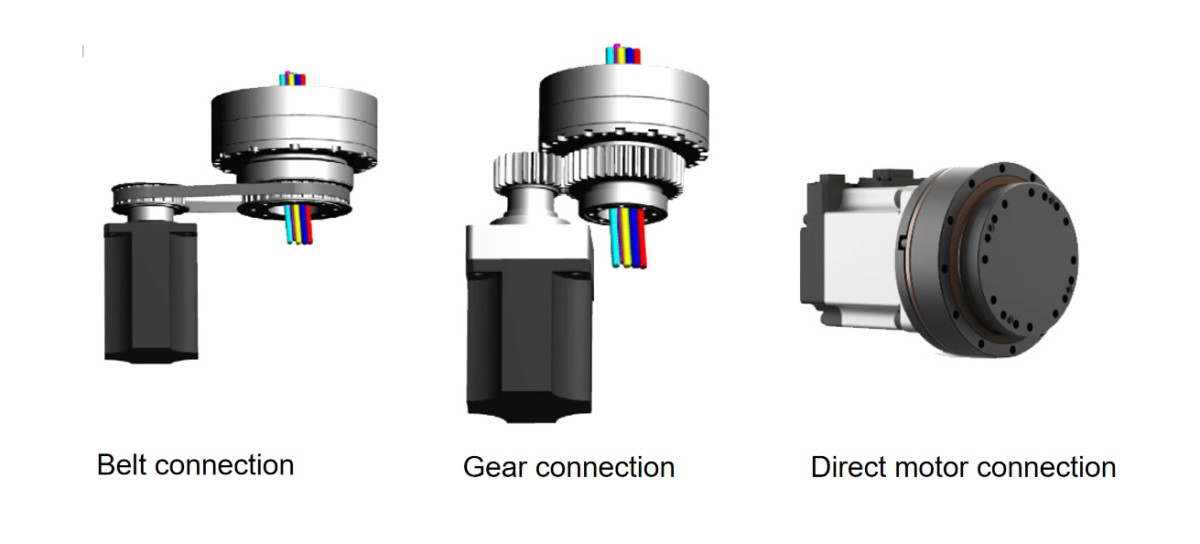

3. Die geeignete Verbindungsart für die Betriebsbedingungen auswählen

Riemenverbindung

Der Motor und das Harmonic-Drive sind über einen Riemenantrieb verbunden, was eine flexible Anordnung ermöglicht, ohne dass sie auf derselben Achse liegen müssen.

Diese Anordnung eignet sich für Geräte mit begrenztem Bauraum oder versetzter Montage, wie kompakte Automatisierungssysteme oder leichte Handhabungsroboter.

Zahnradverbindung

Hier sind der Motor und das Harmonic-Drive durch Zahneingriff verbunden, was typischerweise verwendet wird, wenn Motor und Antrieb nicht koaxial ausgerichtet sind.

Im Vergleich zum Riemenantrieb bietet diese Konfiguration eine höhere Steifigkeit und eignet sich daher für Anwendungen mit mittlerer bis hoher Last, wie Hilfsachsen von Werkzeugmaschinen oder automatisierte Produktionsanlagen.

Direkte Motorkupplung

Der Motor ist über einen Flansch oder eine Kupplung direkt mit der Eingangsseite des Harmonic-Drive verbunden, wodurch eine integrierte Motor-Antrieb-Einheit entsteht.

Dies ermöglicht eine einfache Installation, hohe Effizienz und ist ideal für Anwendungen, die hohe Präzision und Steifigkeit erfordern, wie Robotergelenke, Halbleiterfertigungsanlagen und medizinische Maschinen.

4. Umfassende Überlegungen für eine zuverlässige Langzeitleistung

Bei der Auswahl eines Harmonic-Drive müssen Ingenieure zusätzlich zu den grundlegenden Parametern wie Drehmoment, Untersetzungsverhältnis und Präzision auch Folgendes berücksichtigen:

Steifigkeit, Effizienz, Lebensdauer, Schmierung, Installationsmethode und Umweltanpassungsfähigkeit.

Nur durch die gemeinsame Bewertung all dieser Faktoren kann das System über einen langen Einsatzzeitraum einen stabilen und zuverlässigen Betrieb aufrechterhalten.
