Top 7 Hersteller von Harmonic Drive-Getrieben

1. Harmonic Drive Systems Inc.

Website: https://www.harmonicdrive.net/

Das Unternehmen ist auf die Technologie der Wellgetriebe und präzise mechatronische Aktuatoren spezialisiert und verfügt über globale F&E- sowie Fertigungsstandorte in Japan, Deutschland und den Vereinigten Staaten. Seine Lösungen kommen in Branchen wie Industrierobotern, kollaborativen/medizinischen Robotern, Halbleiterausrüstungen und Präzisionsmaschinen zum Einsatz.

Im Bereich der Getriebe bietet das Unternehmen hauptsächlich Harmonic-Drive-Getriebe und integrierte Robotergelenke an, darunter:

• CSF / CSG Serie (allgemeiner Einsatz)

• CSD / CPL Serie (dünn und leicht)

• SHF / SHG Serie (hohes Drehmoment und hohe Steifigkeit)

• FHA-C / CHA Serie (integrierte Gelenke mit Motor, Encoder und Getriebe)

Diese Produkte zeichnen sich durch nahezu spielfreien Betrieb, extrem hohe Untersetzungsverhältnisse und Drehmomentdichte, kompakte Baugröße, geringe Trägheit, hervorragende Wiederholpositioniergenauigkeit und eine lange Lebensdauerkonstanz aus. Das Produktspektrum deckt kleine bis große Drehmomentbereiche ab (Außendurchmesser ca. 14–200 mm, Nenndrehmoment von einigen Dutzend bis über tausend N·m). Zu den Optionen gehören Hohlwellen, lebensmitteltaugliche Schmierung sowie Reinraum-/Vakuumversionen.

Das Unternehmen verbessert kontinuierlich die Technologie bei Flexspline-Materialien und Umformprozessen, Zahnprofiloptimierung, Wellengeneratordesign, reibungsarmen Lagern und langlebigen Schmiersystemen und steigert damit weiter die Präzisionserhaltung und Stoßfestigkeit.

Es weist eine extrem hohe Marktdurchdringung bei kollaborativen Robotern und leichten sechsachsigen Industrierobotern auf, zu den Hauptkunden zählen Universal Robots, Yaskawa, FANUC und ABB. Seine Produkte werden auch häufig in der Medizin- und Halbleiterausrüstung eingesetzt und behaupten seit langem eine führende Position auf dem globalen High-End-Markt für Harmonic Drives.

2. Leader Harmonious Drive Systems Co., Ltd

Website: https://www.leaderdrive.com/

Das Unternehmen konzentriert sich auf Harmonic-Getriebe, Präzisionskomponenten und mechatronische Produkte und bedient kollaborative Roboter, Serviceroboter und leichte sechsachsige Industrieroboter.

Leaderdrive hat ein vielfältiges und spezialisiertes Produktportfolio aufgebaut, darunter:

• N Serie (hohe Torsionssteifigkeit)

• Y Serie (Harmonic-Technologie dritter Ordnung)

• E Serie (geringe Vibration)

• LCS / G Serie (becherförmige Struktur)

• LHD Serie (ultradünne Hohlstruktur)

  Diese Produkte bieten hohe Präzision, kompaktes und leichtes Design, hohe Tragfähigkeit, geringe Geräuschentwicklung und hohe Zuverlässigkeit und gewährleisten einen stabilen Betrieb in einem breiten Anwendungsspektrum.

Leaderdrive-Komponenten wurden in Unitree-Robotern eingesetzt, die auf der chinesischen Frühlingsfest-Gala präsentiert wurden. Noch wichtiger ist, dass das Unternehmen internationale Monopole erfolgreich durchbrochen und den Eintritt in die Lieferketten von Tesla, UBTECH und Figure AI geschafft hat.

Auf dem chinesischen Markt für Harmonic-Getriebe hält das Unternehmen einen Marktanteil von 26% und ist damit ein Benchmark-Unternehmen der Branche.

Die Produktionskapazität erreichte 2023 206,000 Harmonic-Getriebe, und das Unternehmen plant, die Kapazität bis 2027 auf 1.59 million Einheiten zu erweitern.

3. Zhejiang Laifual Drive Co., Ltd

Website: https://www.laifualdrive.com/

Das 2011 gegründete und in Hangzhou, Provinz Zhejiang, ansässige Unternehmen ist ein Hightech-Unternehmen, das F&E, Design, Fertigung und Vertrieb integriert. Es entwickelt und produziert eigenständig Harmonic-Getriebe, Drehmomentmotoren, Encoder und Antriebe und bildet damit drei Hauptgeschäftsbereiche: Harmonic-Getriebe, Robotergelenkmodule und Präzisionskomponenten.

Seine Harmonic-Getriebe werden häufig in Industrierobotern, Servicerobotern, CNC-Werkzeugmaschinen, der Luft- und Raumfahrt, medizinischen Geräten, Halbleiterfertigungsanlagen und Anlagen für neue Energien eingesetzt.

Laifual hat eine vollständige Modellabdeckung von Größe 8 bis 40 erreicht, einschließlich gängiger Strukturen wie:

Becherförmige Getriebe (z. B. LSS Serie)

Hutförmige Strukturen

Das Unternehmen bietet außerdem spezialisierte Varianten an:

• Modelle mit hohem Drehmoment (LSG Serie)

• Leichtbaumodelle (LSN Serie)

• Ultradünne Modelle (LSD Serie)

Technologisch hat das Unternehmen vollständige interne Fertigungsprozesse realisiert und verfügt über die Fähigkeit, kundenspezifische Lager und Strukturkomponenten zu entwickeln.

Die Produktleistung wurde deutlich verbessert:

Die Drehmomentkapazität wurde im Vergleich zu Basismodellen um etwa 30% erhöht

Leichtbauversionen reduzieren das Gewicht um etwa 24%

Ultradünne Versionen reduzieren die Dicke um etwa 28%

Seine Produkte werden häufig von bekannten Unternehmen wie Estun Robotics, SIASUN Robot & Automation und GSK CNC Equipment eingesetzt.

4. Ningbo Zhongda Leader Intelligent Transmission Co., Ltd.

Website: https://www.zd-motor.com/

Das 1998 gegründete Unternehmen ist ein Hightech-Unternehmen, das F&E, Fertigung, Vertrieb und Service von Motorantrieben, Mikromotoren, Präzisionsgetrieben, Roboterstrukturen und integrierten intelligenten Aktuatoren vereint.

Zu den Hauptprodukten gehören:

• Bürstenlose DC-Getriebemotoren

• Präzisions-Planetengetriebe

• Trommelmotoren

• RV-Getriebe

• Harmonic-Getriebe

• Servoantriebe

• Permanentmagnet-DC-Getriebemotoren

Produktion und Vertrieb von Harmonic-Getrieben

Die Auslieferungen überstiegen 2022 10,000 Einheiten

Im Jahr 2023 überstiegen die monatlichen Spitzenauslieferungen 2,000 Einheiten

Anwendungsbereiche und Kunden

Zu den Endkunden gehören GSK CNC, Topstar, SIASUN Robot & Automation und Borunte Robotics.

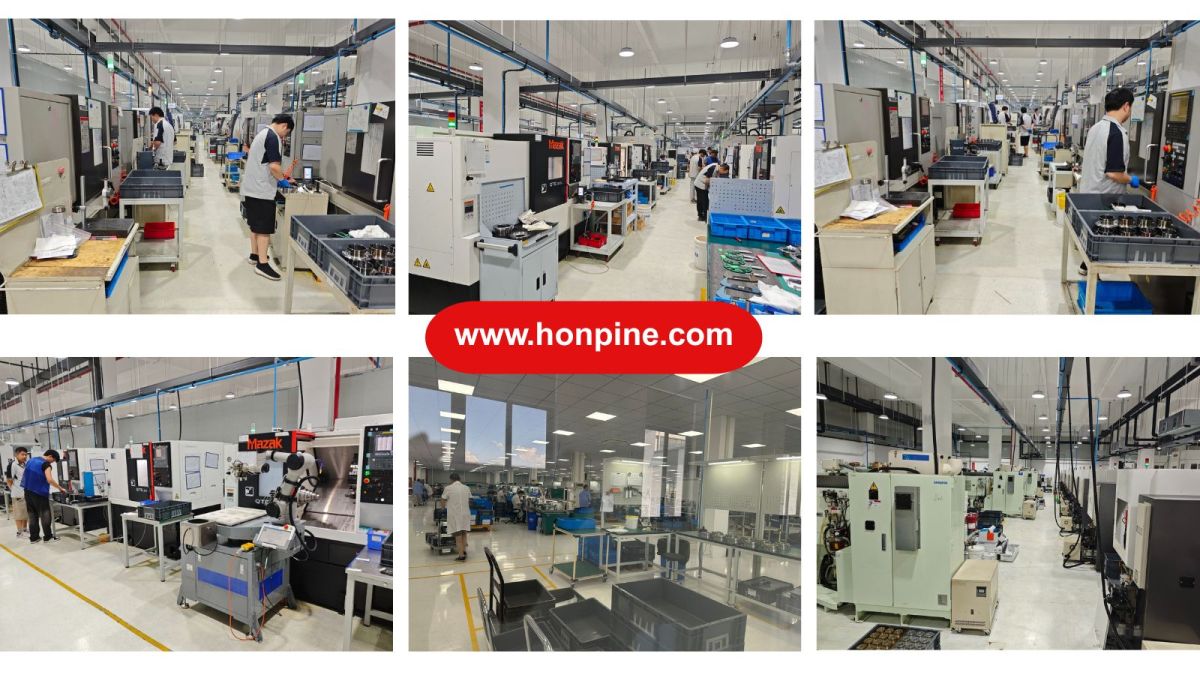

5. Suzhou Honpine Precision Industry Co., Ltd.

Website: https://www.honpine.com/

HONPINE begann 2018 mit F&E und Produktion vonHarmonic-Getrieben. Obwohl das Unternehmen später als einige etablierte Hersteller in die Branche eingestiegen ist, hat es frühere Branchenerfahrung genutzt, um mehr Zahnprofile und fortschrittliche Designs zu entwickeln.

Das Unternehmen legt großen Wert auf F&E-Investitionen und groß angelegte Fertigungskapazitäten und war zugleich ein Vorreiter bei der frühen Entwicklung von:

Harmonic-DC-Robotergelenkmotoren

Harmonic-AC-Drehaktuatoren

Derzeit wurden die Robotergelenkmodule von HONPINE von mehr als 100 Unternehmen in China getestet und eingesetzt und haben starke Marktanerkennung erhalten.

Seit 2023 expandiert HONPINE aktiv in internationale Märkte, wobei Produkte in über 50 Ländern getestet und eingesetzt wurden, darunter die Vereinigten Staaten, Dänemark, Frankreich, Spanien, Vietnam, Kanada, Russland und Südafrika.

6. Nidec Corporation

Website: https://www.nidec.com/en/

Nidec-Shimpo begann bereits 2007 mit F&E und Produktion von Getrieben und ist damit eines der früheren Unternehmen, die sich mit der Herstellung und dem Vertrieb von Getrieben befassten.

Jahrelange Branchenerfahrung und kontinuierliche technologische Verfeinerung haben das Unternehmen in die Lage versetzt, Produkte mit starken Preis-Leistungs-Vorteilen herzustellen.

Im Oktober 2024 nahm Nidec offiziell die Massenproduktion von Harmonic-Getrieben in seinem Werk in Pinghu, Provinz Zhejiang, China, auf, hauptsächlich für Robotergelenkanwendungen.

Bis zum Sommer 2025 soll das Werk eine monatliche Produktionskapazität von 20,000 Einheiten erreichen. Diese Erweiterung zielt darauf ab, die schnell wachsende Nachfrage des chinesischen Robotikmarkts zu decken und gleichzeitig die Kosten durch lokalisierte Produktion zu senken.

7. Sichuan Tlibot Co., Ltd.

Website: https://www.tlibot.com/

Das im Juli 2012 gegründete Unternehmen entwickelte sich aus der Sichuan Fude Robot Co., Ltd. Es wurde von einem Startup-Team unter der Leitung von Hu Tianlian inkubiert. Das Unternehmen konzentriert sich auf F&E, Herstellung und Vertrieb von humanoiden Robotern, kollaborativen Robotern und Harmonic-Getrieben und bietet zugleich Robotik-Technologiedienstleistungen und Branchenlösungen an.

Getriebeprodukte

Die Harmonic-Getriebe des Unternehmens decken den vollständigen Größenbereich von 3 bis 100 ab und unterstützen kundenspezifische Lösungen. Durch optimiertes Design hat das Unternehmen die Drehmomentdichte der Gelenke deutlich verbessert.

Zu den wichtigsten Leistungsdaten gehören:

• Gelenkwinkelgeschwindigkeit bis zu 900°/s

• Maximales Gelenkdrehmoment bis zu 450 Nm

• Sofortiges Spitzendrehmoment bis zu 562 Nm

• Maximale kombinierte Drehmomentabgabe pro Bein bis zu 1162 Nm

Das Unternehmen hat außerdem zwei große technische Herausforderungen bei Harmonic Drives überwunden:

Flexspline-Bruch – gelöst durch den Einsatz spezieller militärtauglicher Materialien und Wärmebehandlungsverfahren, wodurch die Ermüdungslebensdauer deutlich verbessert wurde.

Verschleiß flexibler Lager – gelöst durch ein selbst entwickeltes Niedrigtemperatur-Beschichtungsverfahren, das eine verstärkte Beschichtung auf Nanoebene bildet und Lagerverschleiß, Geräusche, Vibrationen und Resonanz reduziert.

Marktleistung

Im Jahr 2024 erreichten die Auslieferungen der Harmonic-Getriebe des Unternehmens 55,723 Einheiten und machten 91.22% des Gesamtumsatzes aus, bei einer zusammengesetzten Wachstumsrate von 29%. Das Unternehmen gehört zu den Top fünf auf dem chinesischen Markt für Harmonic-Getriebe und zu den Top drei unter den inländischen Marken.
