Rechtwinkliges Planetengetriebe mit hoher Tragfähigkeit

Name: Rechtwinkliges Planetengetriebe mit hoher Tragfähigkeit
SKU: 0

● Einführung

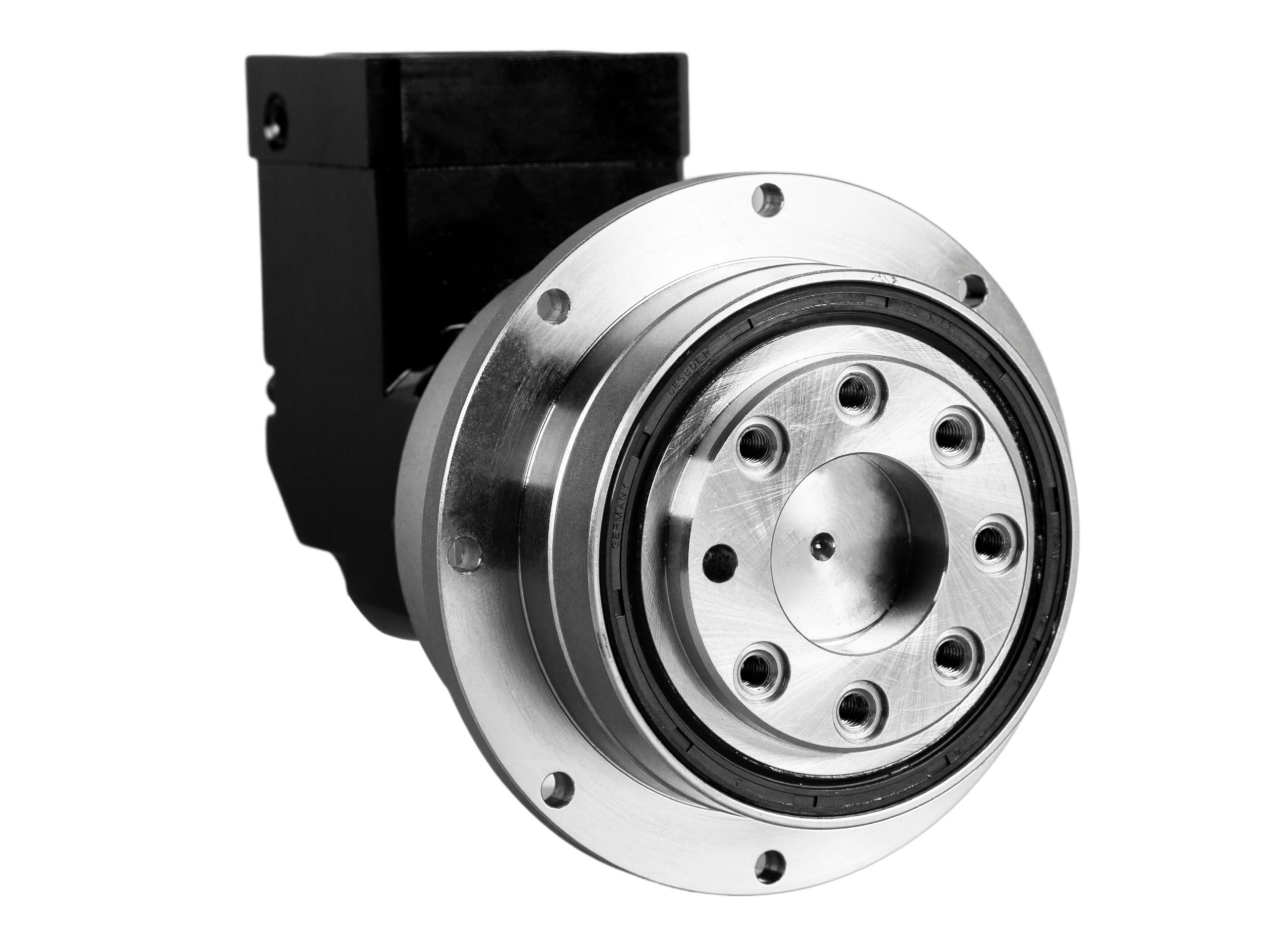

Das rechtwinklige Planetengetriebe mit hoher Tragfähigkeit ist ein Planetengetriebe-Übertragungssystem mit einer vertikalen 90-degree-Anordnung zwischen der Eingangs- und Ausgangswelle, die beide auf derselben Ebene positioniert sind. Das Ausgangsende ist mit einer Flanschplatte ausgestattet. Kraftübertragung und Drehzahlreduzierung werden durch mehrstufigen Zahneingriff erreicht. Sein kleines und platzsparendes Design macht es ideal für allgemeine industrielle Anwendungen mit räumlichen Einschränkungen oder mit erforderlicher vertikaler Eingangs-Ausgangs-Ausrichtung, besonders geeignet für Werkzeugmaschinen, die eine hohe Widerstandsfähigkeit gegen Kippmomente erfordern.

Kontakt

Merkmale

● Flanschplattenausgang
Das Ausgangsende ist als flache Flanschplatte für eine sichere Montage ausgelegt.

● 90-Grad-Eingangs-Ausgangskonfiguration
Die rechtwinklige Wellenanordnung optimiert die Raumnutzung und leitet das Ausgangsdrehmoment um.

● Hocheffiziente Schräg- und Kegelräder
Verwendet Schrägverzahnungen in Kombination mit einem integrierten Kegelradsatz und hält bei mehrstufiger Übertragung einen Wirkungsgrad von über 90% aufrecht.

● Hohe Präzision und geringes Umkehrspiel
Präzisionsgeschliffene Zahnräder und ein Spannzangen-Verriegelungsmechanismus minimieren das Umkehrspiel auf ≤2 Bogenminuten (1/30°) und gewährleisten die Einhaltung der Anforderungen an die Positioniergenauigkeit von Servosystemen.

● Außergewöhnliche Tragfähigkeit
Der Eingriff mehrerer Zähne verteilt die Lasten gleichmäßig. Einsatzgehärtete und vergütete Zahnräder in Kombination mit Nadellagern ermöglichen ein Ausgangsdrehmoment von bis zu mehreren tausend Nm sowie eine hervorragende Stoßfestigkeit.

● Geringe Geräuschentwicklung und stabiler Betrieb
Patentierte Geräuschminderungstechnologie und das Schrägverzahnungs-Wälzeingriffsdesign reduzieren die Betriebsgeräusche und gewährleisten zugleich eine gleichmäßige, vibrationsfreie Leistung.

● Lange Lebensdauer und wartungsfreies Design
Hochwertige Dichtungen und Dauerschmierung gewährleisten selbst in rauen Umgebungen mit hohen Temperaturen oder Staubbelastung eine Getriebelebensdauer von über 20,000 Stunden.

Spezifikation

Blatt 1



Spezifikation		Stufenzahl	Übersetzung	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Nennausgangsdrehmoment	Nm	einstufig	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	—	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	—	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		zweistufig	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	—	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Rotationsträgheit	Kg.cm3	einstufig	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	—	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	—	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		zweistufig	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	—	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Blatt 2



Parametertabelle		Stufenzahl	Übersetzung	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Max. Beschleunigungsdrehmoment	Nm	1,2	1.8-faches Nennausgangsdrehmoment
Not-Aus-Drehmoment	Nm	1,2	3-faches Nennausgangsdrehmoment
Nenndrehzahl am Eingang	rmp	1	4~20	5000	4000	4000	3000	3000	2200	2000
Nenndrehzahl am Eingang	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
Max. Eingangsdrehzahl	rmp	1	4~20	10000	8000	8000	6000	6000	4000	3500
Max. Eingangsdrehzahl	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
Ultrapräzises Verdrehspiel	arcmin	1	4~20	—	≤2	≤2	≤2	≤2	≤2	≤2
Ultrapräzises Verdrehspiel	arcmin	2	16~200	—	≤4	≤4	≤4	≤4	≤4	≤4
Präzises Verdrehspiel	arcmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Präzises Verdrehspiel	arcmin	2	16~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standard-Verdrehspiel	arcmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standard-Verdrehspiel	arcmin	2	16~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Torsionssteifigkeit	Nm/arcmin	1,2	4~200	13	31	95	183	529	1030	1421
Max. Radialkraft	N	1,2	4~200	2300	4100	9400	15000	25600	42000	59800
Max. Axialkraft	N	1,2	4~200	1055	2980	5600	9300	19000	33400	59000
Kippmoment	Nm	1,2	4~200	94	198	482	1090	4030	6100	8500
Lebensdauer	hr	1,2	4~200	20000hr(Dauerbetrieb 10000hr)
Wirkungsgrad	%	1	4~20	≥95%
Wirkungsgrad	%	2	16~200	≥92%
Gewicht	kg	1	4~20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Gewicht	kg	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Betriebstemperatur	℃	1,2	4~200	-10℃-90℃
Schmierung		1,2	4~200	Synthetisches Fett
Schutzklasse		1,2	4~200	IP65
Montageposition		1,2	4~200	Beliebige Richtung
Geräuschpegel (N1=3000rpm,Leerlauf)	dB(A)	1	4~20	≤63	≤65	≤68	≤70	≤72	≤74	≤74
Geräuschpegel (N1=3000rpm,Leerlauf)	dB(A)	2	16~200	≤63	≤65	≤68	≤70	≤72	≤74	≤74
