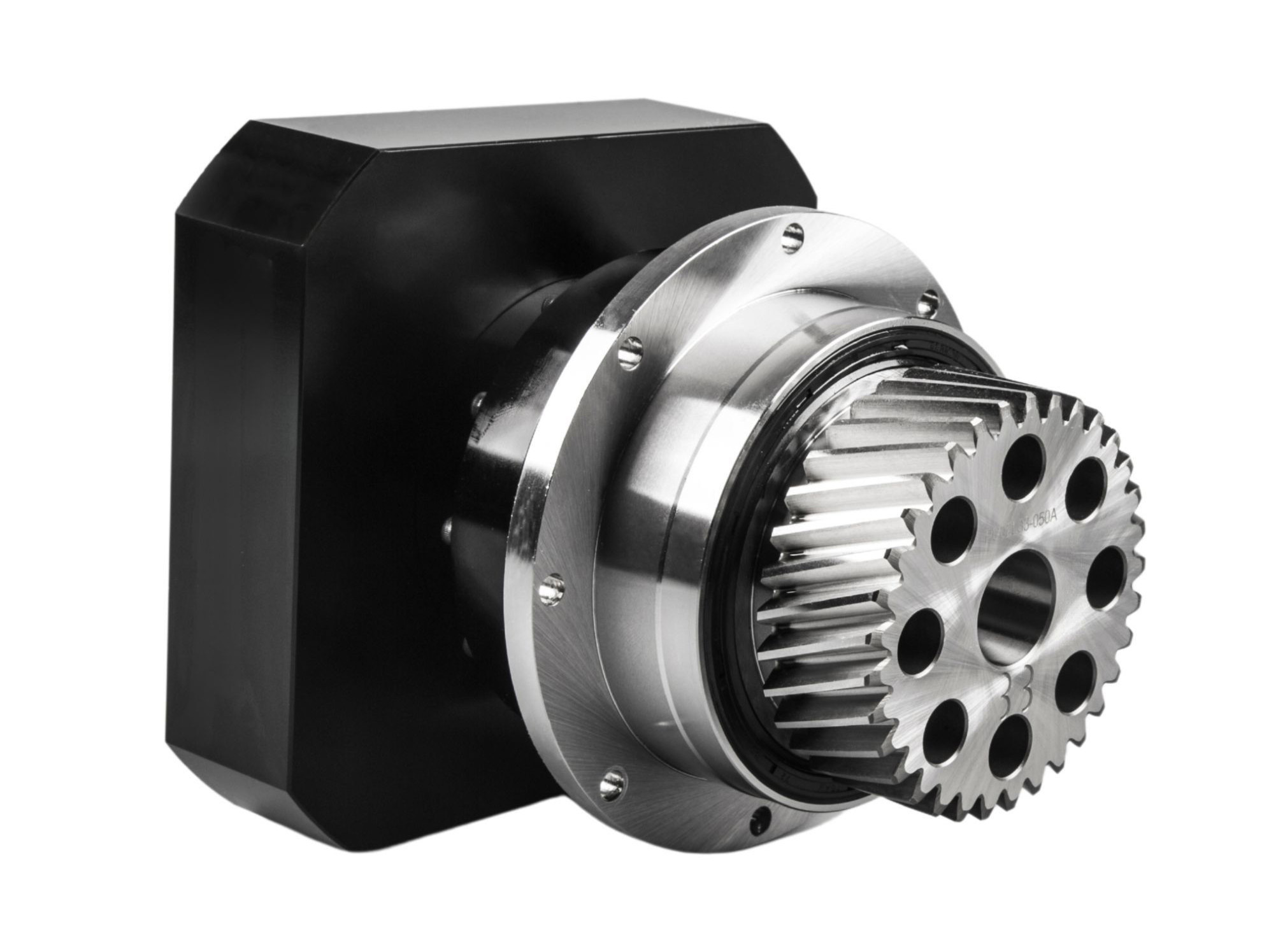

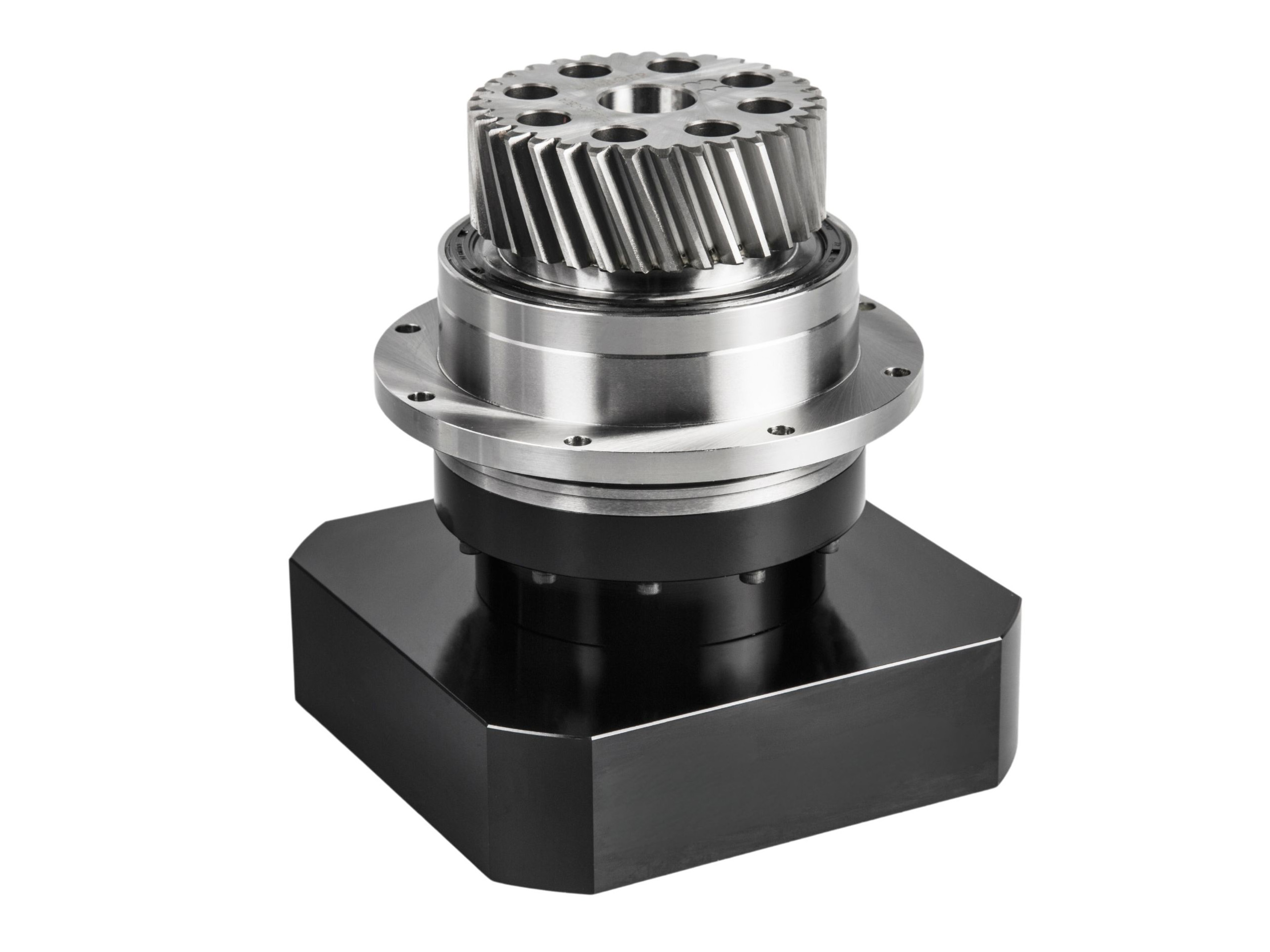

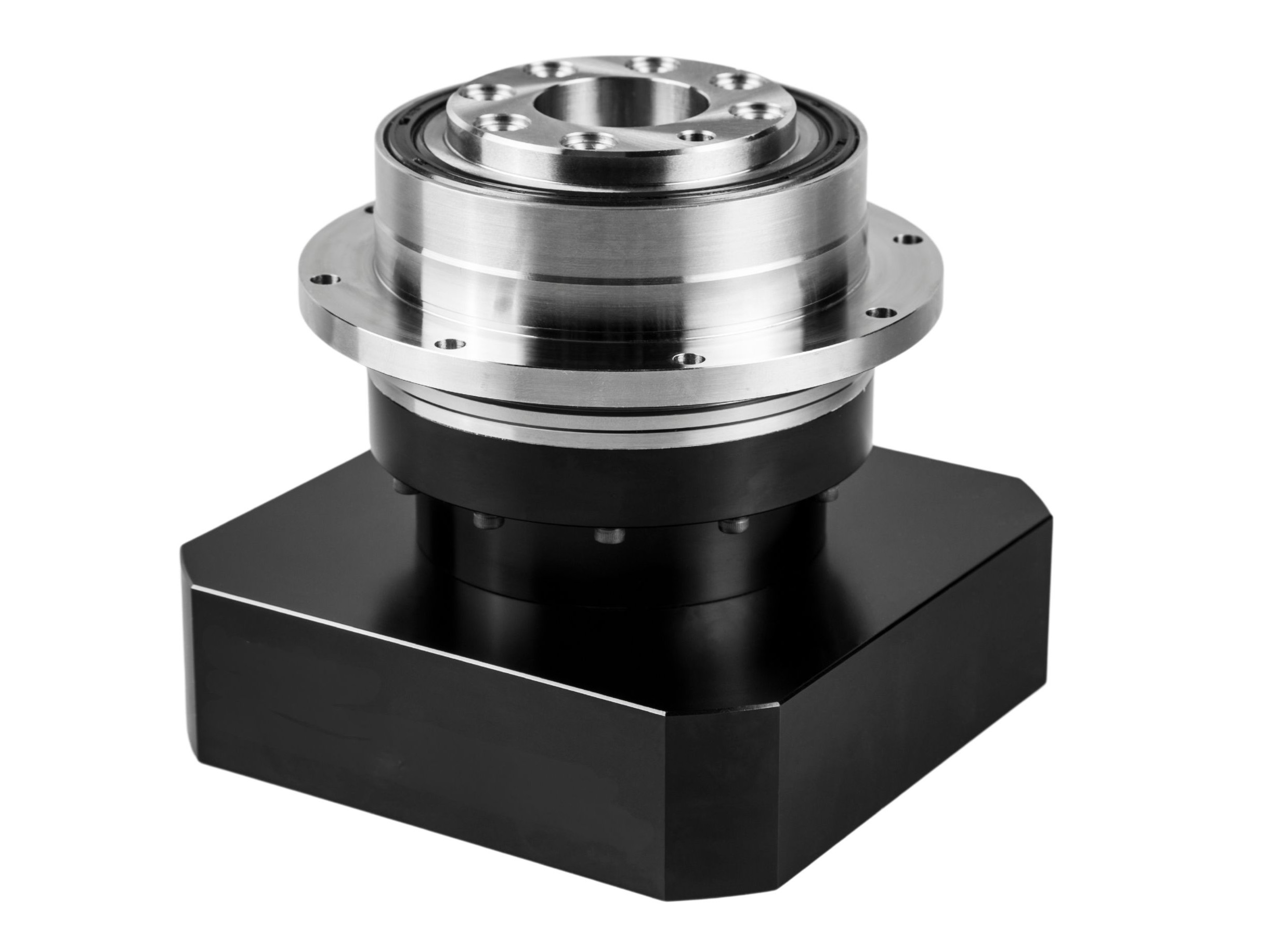

Hochpräziser Planetengetriebereduzierer mit Flanschausgang

Name: Hochpräziser Planetengetriebereduzierer mit Flanschausgang
SKU: 0

● Einführung

Der Planetengetriebereduzierer mit Flanschausgang ist eine Präzisions-Übertragungsvorrichtung, die ein Planetengetriebesystem mit einer Flanschausgangsstruktur kombiniert. Seine Kernkomponenten bestehen aus einem Sonnenrad, Planetenrädern und einem innenverzahnten Hohlrad, wodurch die Kraftübertragung durch einstufigen oder mehrstufigen Zahneingriff erreicht wird. Der Flansch dient als kritische Verbindungskomponente, verfügt über ein kreisförmiges Design mit integrierten hochpräzisen Lagern und bietet eine vergrößerte Kontaktfläche sowie eine stabile Montageunterstützung. Dieser Reduzierer ist mit Antriebsquellen wie Servomotoren und Schrittmotoren kompatibel und wird häufig in Präzisionsanlagen in CNC-Werkzeugmaschinen, Industrierobotern, automatisierten Produktionslinien und Luft- und Raumfahrtanwendungen eingesetzt.

Kontakt

Merkmale

● Flanschausgang mit hochpräzisen Lagern

Ausgestattet mit hochpräzisen Lagern bietet das Flanschausgangsdesign eine vergrößerte Kontaktfläche, stabile Montageunterstützung, verbesserte Positionsgenauigkeit, überlegene Zugsteifigkeit und außergewöhnliche Torsionsfestigkeit.

● Vollständige Schrägverzahnungsübertragung für höhere Effizienz
Der vollständige Eingriff von Schrägverzahnungen gewährleistet eine überlegene Übertragungseffizienz: bis zu 97-98% bei einstufigen und über 90% bei mehrstufigen Konfigurationen.

● Hohe Präzision & Geringes Umkehrspiel
Präzisionsschleiftechnologie in Kombination mit einem Spannzangen-Klemmmechanismus minimiert das Umkehrspiel auf ≤1 arcmin (1/60°) und erfüllt die strengen Anforderungen an die Positioniergenauigkeit von Servosystemen.

● Monolithisches Design für erhöhte Steifigkeit
Integrierter Planetenträger, innenliegendes Hohlrad und Sonnenrad eliminieren sekundäre Nietpunkte und erreichen eine unübertroffene strukturelle Integrität.

● Hohe Tragfähigkeit
Der Mehrzahneingriff verteilt Lasten effizient. Mit einsatzgehärteten/abgeschreckten Zahnrädern und Nadellagern liefert das Getriebe ein Ausgangsdrehmoment von bis zu mehreren tausend N·m sowie eine hervorragende Stoßfestigkeit.

● Geräuschreduzierung & Betriebsstabilität
Die patentierte geräuschdämpfende Architektur und der rollende Eingriff der Schrägzahnflanken reduzieren das Betriebsgeräusch auf ≤65 dB und gewährleisten gleichzeitig einen vibrationsfreien, ruhigen Lauf.

● Langlebigkeit & Wartungsfreier Betrieb
Hochwertige Dichtungen und Permanentschmierungstechnologie verlängern die Lebensdauer auf über 20,000 Stunden, selbst in rauen Umgebungen mit hohen Temperaturen oder Partikelverunreinigungen.

Spezifikation

Blatt 1



Parametertabelle		Stufenzahl	Übersetzung	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Nennausgangsdrehmoment	Nm	einstufig	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	—	—	—	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		zweistufig	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	—	—	—	—	—	—	—	—	—	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	—
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	—	—	48	125	120	300	560	1200	1800	2900
			70	18	—	48	125	120	300	560	1100	1800	2900
			80	—	—	—	95	100	—	—	—	—	—
			90	—	—	40	95	100	250	460	950	1500	2200
			100	15	—	40	95	100	220	460	950	1400	1900
Rotationsträgheit	Kg.cm3	einstufig	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	—	—	—	—	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		zweistufig	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	—	—	—	—	—	—	—	—	—	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	—
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	—	—	—	—	0.13	—	—	—	—	—
			90	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

Blatt 2



Parametertabelle		Stufenzahl	Übersetzung	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Max. Beschleunigungsdrehmoment	Nm	1,2	1.8-faches Nennausgangsdrehmoment
Not-Aus-Drehmoment	Nm	1,2	3-faches Nennausgangsdrehmoment
Nenndrehzahl am Eingang	rmp	1	4~10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Nenndrehzahl am Eingang	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Max. Eingangsdrehzahl	rmp	1	4~10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Max. Eingangsdrehzahl	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Ultrapräzises Verdrehspiel	arcmin	1	4~10	—	—	—	≤1	≤1	≤1	≤1	≤1	≤1	≤1
Ultrapräzises Verdrehspiel	arcmin	2	16~100	—	—	—	—	—	≤3	≤3	≤3	≤3	≤3
Präzises Verdrehspiel	arcmin	1	4~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Präzises Verdrehspiel	arcmin	2	16~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standard-Verdrehspiel	arcmin	1	4~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standard-Verdrehspiel	arcmin	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionssteifigkeit	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
Max. Radialkraft	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Max. Axialkraft	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Kippmoment	Nm	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
Lebensdauer	hr	1,2	16~100	20000hr(Dauerbetrieb 10000hr)
Wirkungsgrad	%	1	4~10	≥97%
Wirkungsgrad	%	2	16~100	≥94%
Gewicht	kg	1	4~10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Gewicht	kg	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Betriebstemperatur	℃	1,2	4~100	-30℃-90℃
Schmierung		1,2	4~100	Synthetisches Fett
Schutzklasse		1,2	4~100	IP65
Montageposition		1,2	4~100	Beliebige Richtung
Geräuschpegel (N1=3000rpm,Leerlauf)	dB(A)	1	4~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
Geräuschpegel (N1=3000rpm,Leerlauf)	dB(A)	2	16~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
