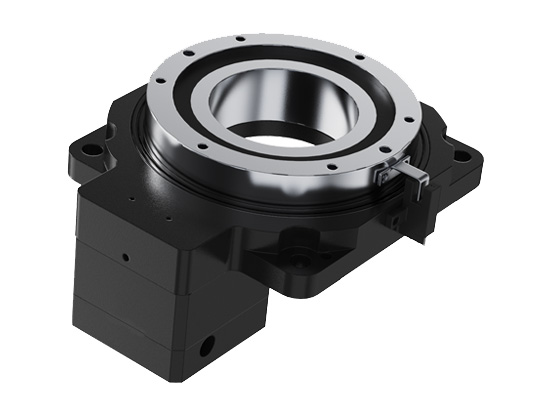

Schneckengetriebe-Planeten-Hohlrundtisch

Schneckengetriebe-Planeten-Hohlrundtisch

  • Schneckengetriebe-Planeten-Hohlrundtisch
  • Schneckengetriebe-Planeten-Hohlrundtisch

● Einführung

Ein Planet-Hohlrundtisch ist ein integriertes System, das ein Planetengetriebe-Untersetzungsgetriebe mit einer hohlen Rundplattform kombiniert und einen breiteren Bereich an Übersetzungsverhältnissen bietet, die auf spezifische Anwendungen zugeschnitten sind. Sein Kerndesign zeichnet sich durch eine Hohlstruktur aus, die es ermöglicht, Leitungen (z. B. Luftschläuche, elektrische Kabel) durch die Mitte des Drehtisches zu führen, wodurch die bei herkömmlichen Drehmechanismen häufig auftretenden Kabelverwicklungsprobleme vermieden werden. Angetrieben von einem Servomotor erreicht die Plattform durch Getriebeuntersetzung oder Schneckengetriebeübertragung eine hochpräzise Winkelsteuerung und bietet außergewöhnliche Steifigkeit sowie Wiederholgenauigkeit der Positionierung.
Kontakt

Merkmale

● Hohlstrukturdesign

  • Der zentrale Hohlkanal ermöglicht die Medienübertragung (air/liquid/electrical) und vereinfacht die Anlagenanordnung.

  • Die seitlich montierte Motorschnittstelle verhindert Störungen zwischen Rohrleitungen und beweglichen Komponenten.


● Integriertes Planetengetriebe
Bietet mehrere Übersetzungsverhältnisoptionen, um spezifischen Anwendungsanforderungen gerecht zu werden.


● Hohe Steifigkeit
Präzisions-Kreuzrollenlager mit um 90° versetzten vorgespannten Rollen halten radialen, axialen und Kippmomentbelastungen stand und liefern eine 5-10x höhere Steifigkeit als herkömmliche Lager.


● Hohe Rotationsgenauigkeit
Der Drehtisch wird einem Sekundärschleifen unterzogen, um strenge geometrische Toleranzen (Koaxialität, Parallelität) sicherzustellen und eine überlegene Rotationspräzision zu erreichen.


● Flexible Kompatibilität

  • Kompatibel mit Servomotoren/Schrittmotoren jeder Marke; unterstützt kundenspezifische Flansche und Wellenbohrungsschnittstellen.

  • Das modulare Design ermöglicht eine horizontale/vertikale Installation für eine verbesserte Skalierbarkeit.

Spezifikation

Blatt 1

Planetare Hohl-Drehantriebe
Modell
85A-0585A-10110A-05110A-10130A-6/10170A-10200A-10280A-10
Stufenübersetzung
555101055510106101010101010101010101010101010
Planetenübersetzung
5710710571071055710357103571035710
Gesamtübersetzungsverhältnis
2535507010025355070100305070100305070100305070100305070100
Hohlbohrungsdurchmessermmφ33φ33φ35φ35φ62φ72φ100φ150
Nenndrehmoment am AusgangN·m18N·m14N·m35N·m35N·m43N·m34N·m112N·m112N·m120N·m
Maximale DrehzahlRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpm250rpm
Wiederholgenauigkeit der PositionierungArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec
Zulässige AxiallastN500N500N2000N2000N2000N3000N4000N7000N
Zulässige RadiallastN250N250N1200N1200N1200N2000N2500N3500N
Parallelität des Tischesmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm
Planlaufmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Außen-Ø-Rundlaufmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Trägheitsmomentkg·m21203x10-6kg·m21203x10-6kg·m21483x10-6kg·m21483x10-6kg·m22272x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2
PositioniergenauigkeitArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec
Betriebstemperatur°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C
Lebensdauerh20000h20000h20000h20000h20000h20000h20000h20000h
SchutzartIPIP40IP40IP40IP40IP40IP40IP40IP40
GeräuschpegeldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB
