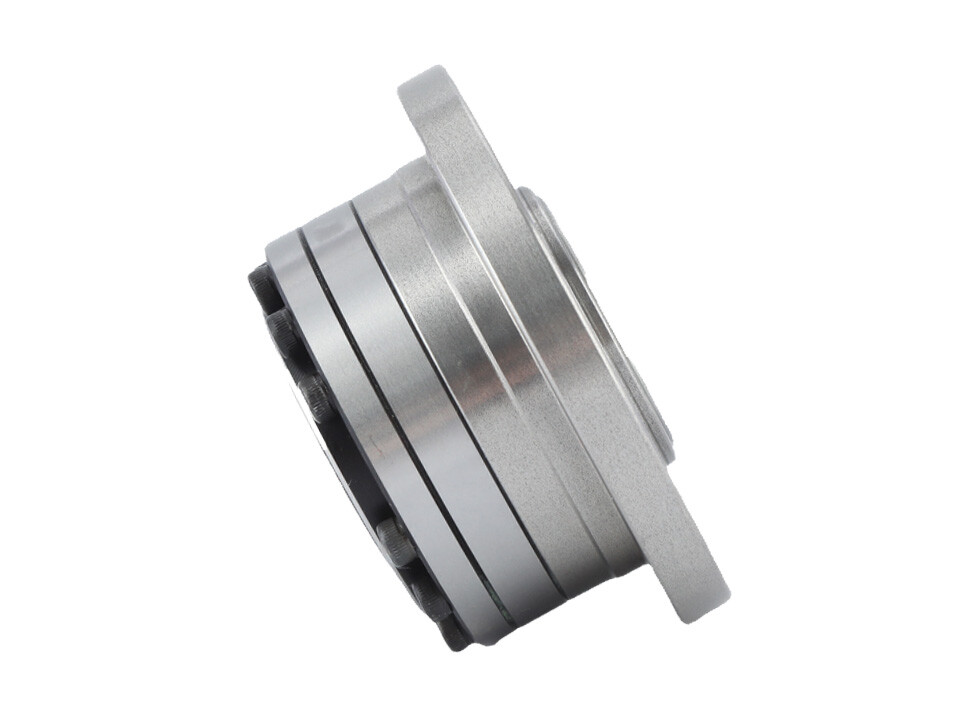

Einfach zu installierendes Wellgetriebe unterstützt kundenspezifisches Design zur Anpassung an Motormodelle

Name: Einfach zu installierendes Wellgetriebe unterstützt kundenspezifisches Design zur Anpassung an Motormodelle
SKU: 0

● Einführung

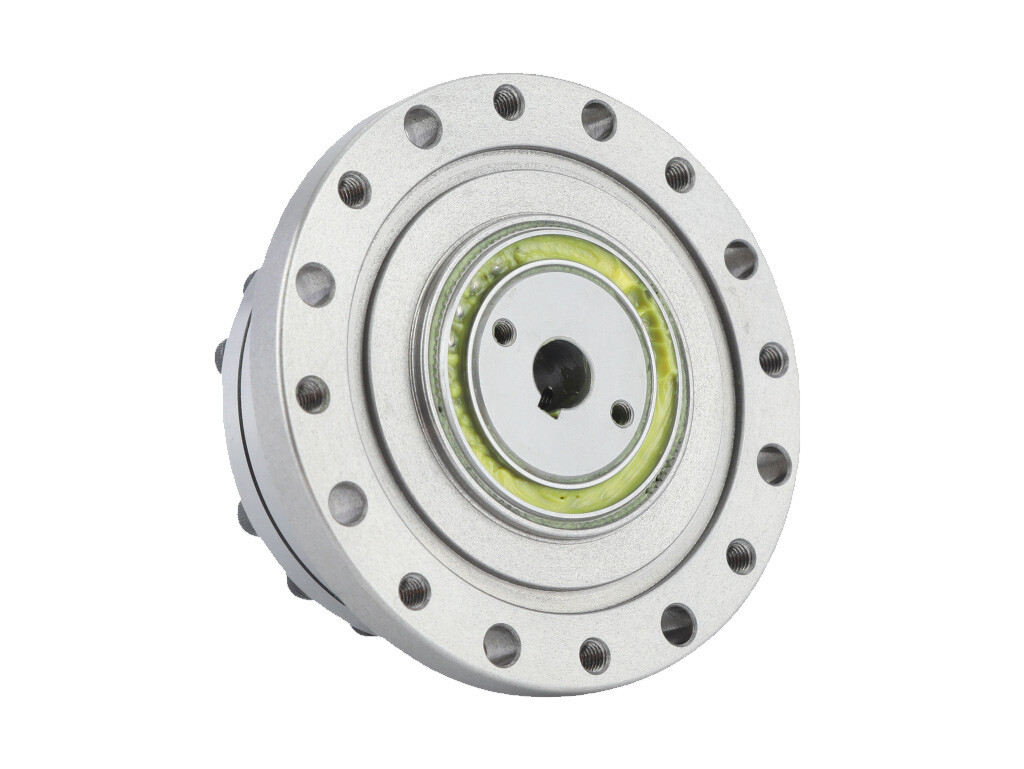

Das Wellgetriebe der FSG-I-Serie verwendet einen integrierten Nockenwellen-Wellengenerator. Die Bohrungsabmessungen der Nockenwelle können an kundenspezifische Motormodelle angepasst werden. Die Eingangswelle ist über eine Passfederverbindung direkt mit der Innenbohrung des Wellengenerators verbunden. Dieses System ist typischerweise so konfiguriert, dass das Hohlrad an der Basis befestigt ist und das Flexspline als Ausgangsende fungiert.

Kontakt

Merkmale

● Das integrierte Nockendesign ermöglicht eine einfachere Installation und bietet mehrere Montagekonfigurationen

● Höheres Drehmoment bei optimierten kompakten Abmessungen

● Präzise Dreh- und Positionierungssteuerung für genaue Bewegungen

● Koaxiale Ausrichtung zwischen Eingangs- und Ausgangswellen

● Häufig verwendet in Roboterarmgelenken oder abgedichteten Drehplattformen, die Umweltschutz erfordern

Spezifikation

Blatt 1



Anlaufdrehmoment der FSG-Serie unit:cNm
Übersetzungsverhältnis	11	14	17	20	25	32	40
50	—	4.5	6.7	8.6	17	34	61
80	—	3.1	4.4	5.4	10	21	39
100	—	2.8	3.7	4.7	8.8	20	34
120	—	—	3.4	4.2	8	17	31
160	—	—	—	3.6	6.9	15	26

Blatt 2



Modell	Auslegungswert	Sofort zulässiger Wert
FSG-14	Mb di 20Nm	Mb max 40Nm
	Ftdi 180N	Ft max320N
	Fa di 180N	Fa max 320N
FSG-17	Mb di30Nm	Mb max 60Nm
	Ftdi230N	Ftmax400N
	Fa di 230N	Fa max 400N
FSG-20	Mb di42Nm	Mb max 80Nm
	Ftdi 270N	Ftmax 480N
	Fa di 270N	Famax 480N
FSG-25	Mb di 80Nm	Mb max 160Nm
	Ft di440N	Ft max 770N
	Fa di 440N	Fa max770N
FSG-32	Mb di 220Nm	Mb max 440Nm
	Ftdi 900N	Ft max 1600N
	Fa di900N	Fa max 1600N
FSG-40	Mb di 320Nm	Mb max 650Nm
	Ftdi 1000N	Ft max 1750N
	Fa di1000N	Fa max 1750N

Blatt3



Modell	Übersetzungs verhältnis	Nenndrehmoment bei 2000r/min Eingang		Zulässiges Spitzendrehmoment beim Start und Stopp		Zulässiger Höchstwert für das durchschnittliche Last drehmoment		Zulässiges maximales Momentandrehmoment		Zulässige maximale Eingangs dreh zahl(Grease)	Zulässige durchschnittliche Eingangs dreh zahl(Greaae)	Umkehrspiel	Gewicht	Auslegungslebensdauer
Modell	Übersetzungs verhältnis	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Bogensekunde	kg	Stunde
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	FSG-I/II:0.51	10000
	80	10	1.0	30	3.1	14	1.4	58[1]	5.9[1]					15000
	100	10	1.0	36	3.7	14	1.4	58[1]	5.9[1]					15000
	120	10	1.0	36	3.7	14	1.4	58[1]	5.9[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	FSG-I/II:0.67	10000
	80	29	2.9	56	5.7	35	3.6	109[1]	11[1]					15000
	100	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
	120	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	FSG-I/II:0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	FSG-I/II:1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	FSG-I/II:3.11	15000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	FSG-I:4.60	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510[1]	154[1]					15000
