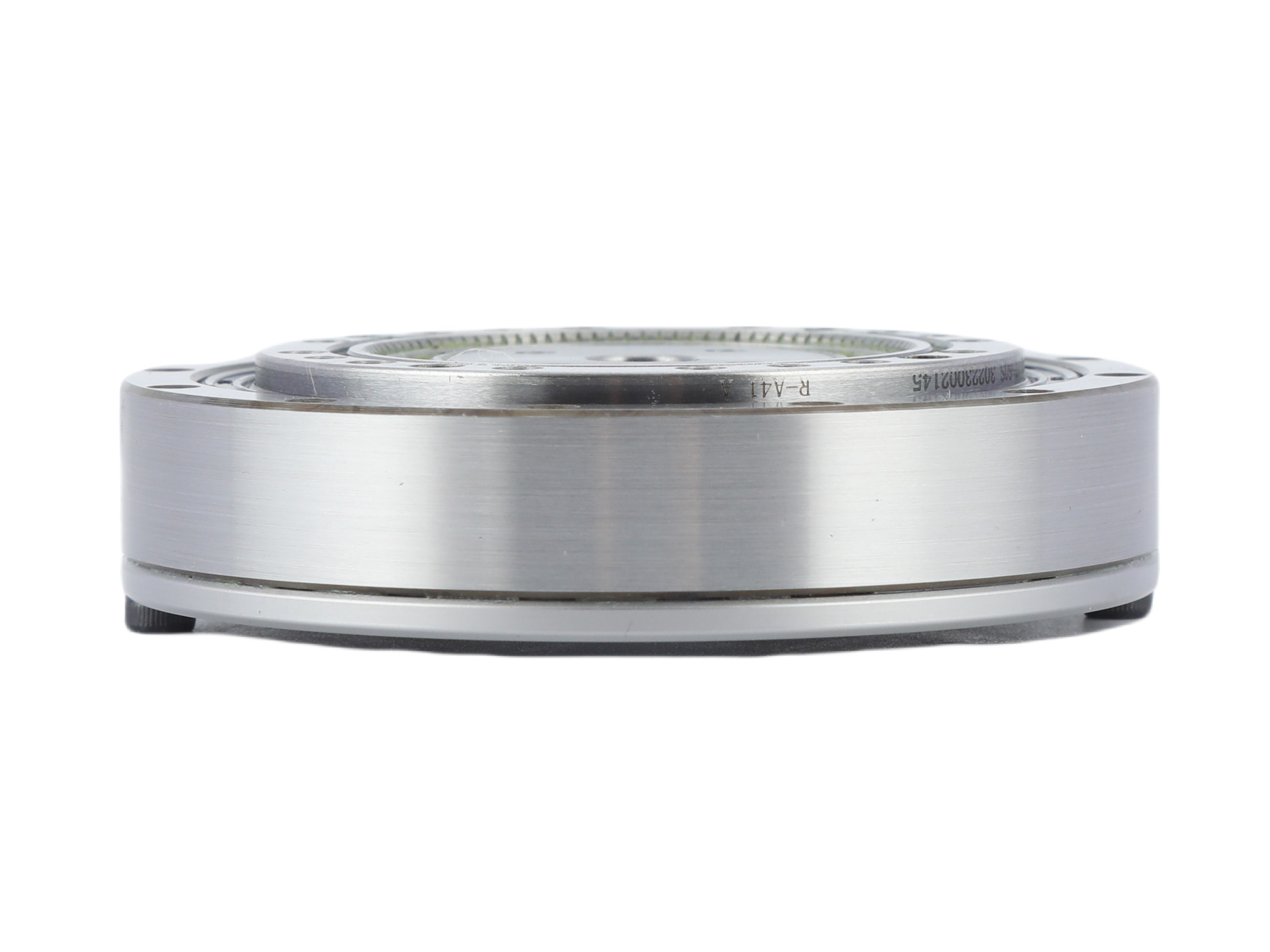

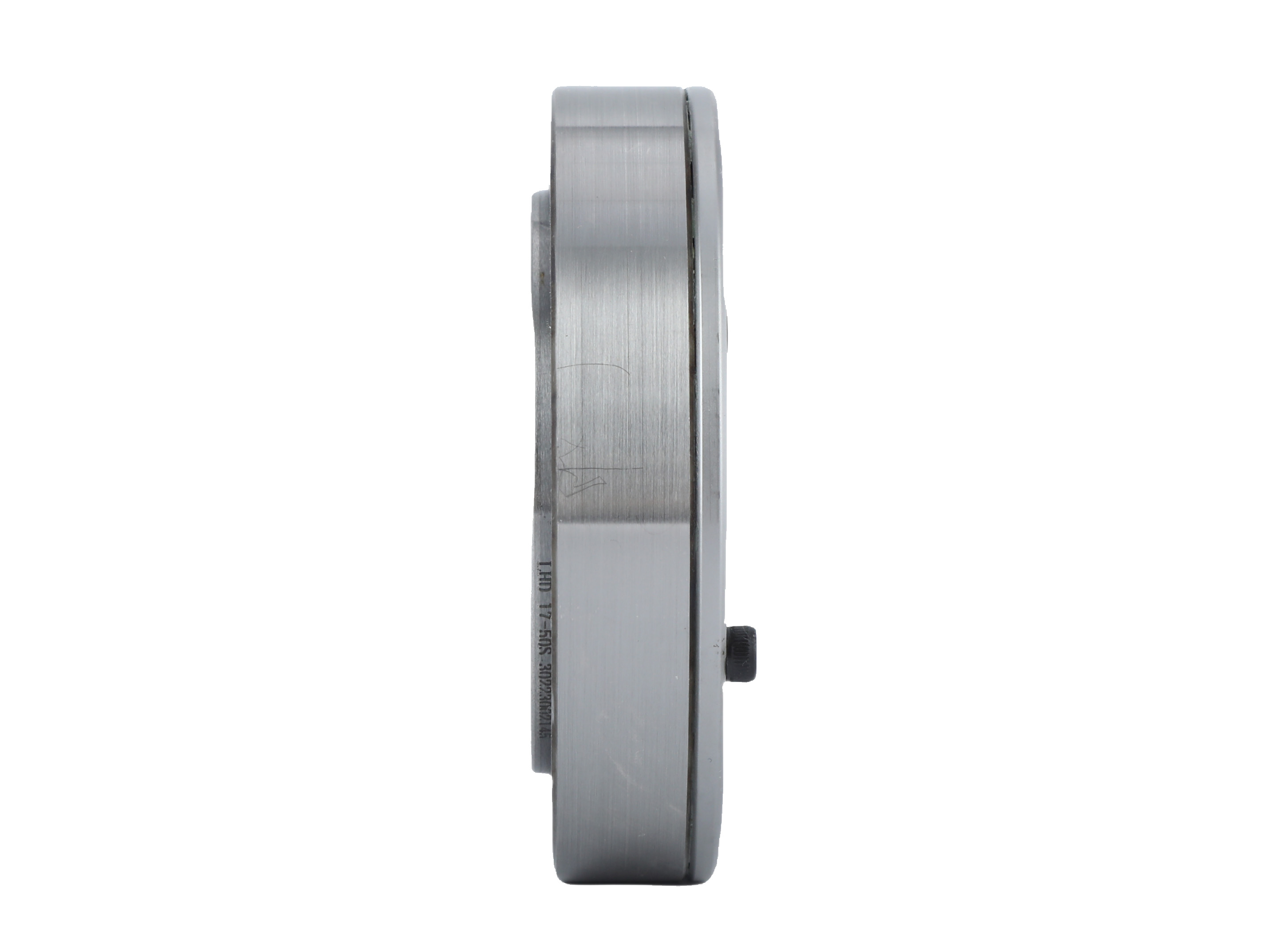

Ultradünner kompakter Leichtbau-Harmonic-Reducer in Hutfom

Name: Ultradünner kompakter Leichtbau-Harmonic-Reducer in Hutfom
SKU: 0

● Einführung

Der Harmonic-Reducer der FHD-Serie verwendet ein ultrakurzes Topfhut-Flexspline-Design und ist für Anwendungen ausgelegt, die extreme Kompaktheit und geringes Gewicht erfordern.Der FHD-Kombityp verfolgt das ultimative Flachprofil-Design. Im Vergleich zur FHG-Serie ist seine axiale Länge um etwa 50% reduziert. Ausgestattet mit hochsteifen Kreuzrollenlagern auf der Abtriebsseite eignet er sich ideal für Anwendungen mit beengten Platzverhältnissen.

Kontakt

Merkmale

● Ultradünnes Profil mit Hohlstruktur

● Kompaktes und stromlinienförmiges Design

● Hohe Drehmomentkapazität

● Hohe Steifigkeit, kein Umkehrspiel

● Koaxialer Ein-/Ausgang

Spezifikation

Blatt 1



Anlaufdrehmoment der FHD-Serie					unit:cNm
Typ Untersetzungsverhältnis	14	17	20	25	32
50	6.2	19	25	39	60
80	5	16	23	36	55
100	4.8	17	22	34	50

Blatt 2



Modell	Wert	Sofort zulässiger Wert
FHD-14	Mb di41Nm	Mb max 80Nm
	Ft di 270N	Ft max 490N
	Fa di270N	Fa max 490N
FHD-17	Mb di59Nm	Mb max 140Nm
	Ftdi 330N	Ftmax 570N
	Fa di330N	Fa max 570N
FHD-20	Mbdi117Nm	Mb max 230Nm
	Ftdi 550N	Ft max 975N
	Fa di 550N	Fa max975N
FHD-25	Mb di213Nm	Mb max 420Nm
	Ftdi790N	Ft max 1400N
	Fa di790N	Fa max 1400N
FHD-32	Mb di400Nm	Mb max800Nm
	Ftdi1240N	Ft max2100N
	Fa di 1240N	Fa max 2100N

Blatt3



Modell	Untersetzungs verhältnis	Nennmoment bei 2000r/min Eingang	Zulässiges Spitzen drehmoment beim Start und Stopp	Zulässiger Höchst wert für das durchschnittliche Last drehmoment	Zulässiges maximales Momentandrehmoment	Zulässige maximale Eingangs dreh zahl(Grease)	Zulässige durchschnittliche Eingangs dreh zahl(Greaae)	Umkehrspiel	Gewicht	Konstruktionslebensdauer
Modell	Untersetzungs verhältnis	Nm	Nm	Nm	Nm	r/min	r/min	Bogensekunden	Kg	Stunde
14	50	3.7	12	4.8	23	8500	3500	≤20	FHD-I:0.34 FHD-II:0.64	9000
	80	5.1	15	6.2	29					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	FHD-I:0.42 FHD-II:0.87	9000
	80	14	29	21	54					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	FHD-I:0.54 FHD-II:1.14	9000
	80	23	49	28	78					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	FHD-I:0.95 FHD-II:1.75	9000
	80	42	91	62	157					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4800	3500	≤20	FHD-I:1.90 FHD-II:3.56	9000
	80	79	202	126	350					10000
	100	96	233	151	420					10000
