Bionische Roboter sind der Antriebsmotor der High-End-Ausrüstungsfertigung und helfen der Menschheit, sich von intelligenter Fertigung zu verstehendem Denken weiterzuentwickeln.Sie erfordern hochpräzise Gelenkmodule, intelligente Sensorik, sowie Hochleistungs-Steuerchips und -algorithmen, die synergetisch zusammenarbeiten.Ein typischer bionischer humanoider Roboter verfügt über 10–40 Freiheitsgrade. Modulareharmonische Gelenkmodule vereinfachen die Systemintegration, verbessern die Zuverlässigkeit und erhöhen die Wartungsfreundlichkeit.

Was ist ein bionischer humanoider Roboter

Ein bionischer humanoider Roboter ahmt die menschliche Form oder das menschliche Verhalten nach, um Menschen bei gefährlichen oder sich wiederholenden Aufgaben zu ersetzen.Sie können industrielle Arbeitsabläufe wie Handhabung, Montage und andere hochpräzise Tätigkeiten ausführen sowie Dienstleistungen in häuslichen Umgebungen erbringen — tanzen, Türen öffnen, Gegenstände überreichen und mehr — und so Komfort und Unterstützung in den Alltag bringen.

Warum Gelenkmodule für bionische humanoide Roboter besonders wichtig sind

Während sich humanoide Roboter weiterentwickeln und sich an zunehmend vielfältige Umgebungen anpassen, müssen sie sowohl eine hochpräzise Steuerung erreichen als auch hohe Lastbedingungen bewältigen.Die Bewegungsfähigkeiten des Roboters — wie Gehen, Laufen oder das Tragen schwerer Gegenstände — hängen vollständig von den in seinem Körper verteilten Motormodulen ab.Diese Module sind nicht nur einfache Motoren; sie sind hochintegrierte Kraftausführungseinheiten, die mehrere Funktionen für eine präzise und leistungsstarke Aktuierung kombinieren.

Anforderungen an Gelenkmodule für bionische humanoide Roboter

Bionische Roboter führen häufig filigrane Operationen wie Handgreifen, Gangbalance und Haltungskontrolle aus.Sie müssen sich so flexibel, koordiniert und sicher wie lebende Organismen bewegen.Daher müssen ihre Gelenkmodule eine hohe Drehmomentdichte, kompakte Abmessungen und ein leichtes Design aufweisen und in der Lage sein, auf minimalem Raum und mit minimaler Masse hohes Drehmoment und hohe Leistung bereitzustellen.

Was ist ein Gelenkmodul

Ein Gelenkmodul ist eine vollständig integrierte Einheit, in der Motor, Untersetzungsgetriebe und Sensoren in einem getesteten und kalibrierten Modul vormontiert sind.Seine internen Komponenten sind optimal aufeinander abgestimmt, wodurch Probleme wie Fehlausrichtung und Montagefehler vermieden werden, die bei der Installation durch den Benutzer auftreten könnten.Dieses Design vereinfacht Forschung und Entwicklung sowie die Fertigung erheblich.Hersteller bionischer Roboter können harmonische Gelenkmodule direkt kaufen und verwenden, wodurch Entwicklungszyklen und Produktionskomplexität deutlich reduziert werden.

Die Funktionen des harmonischen Untersetzungsgetriebes und des rahmenlosen Torquemotors

Harmonisches Untersetzungsgetriebe

Dank seines Mehrzahn-Eingriffsdesigns (große Kontaktfläche) kann das harmonische Untersetzungsgetriebe hohen Drehmomentlasten standhalten.Seine Struktur bietet zudem eine ausgezeichnete Torsionssteifigkeit — das bedeutet minimale Verformung unter Last, schnelle Systemreaktion, genaue Positionierung und starke Vibrationsbeständigkeit.

Dadurch können Roboter Schwerlasthandhabung oder Präzisionsbearbeitungsaufgaben ohne spürbares Schütteln oder Positionsabweichung ausführen.

Rahmenloser Torquemotor

Das Kernkonzept des rahmenlosen Torquemotors ist Direktantrieb und hohe Integration.
Durch das Entfernen traditioneller Komponenten wie Gehäuse, Lager und Abtriebswellen stellt er nur den Rotor und den Stator bereit, wodurch eine direkte Integration in die mechanische Struktur ermöglicht wird.

Seine kompakte Größe, hohe Drehmomentdichte und hohe Steifigkeit machen ihn ideal für Gelenkmodule — er spart Platz und Gewicht und ermöglicht gleichzeitig schlankere Designs und kleinere Gelenke.

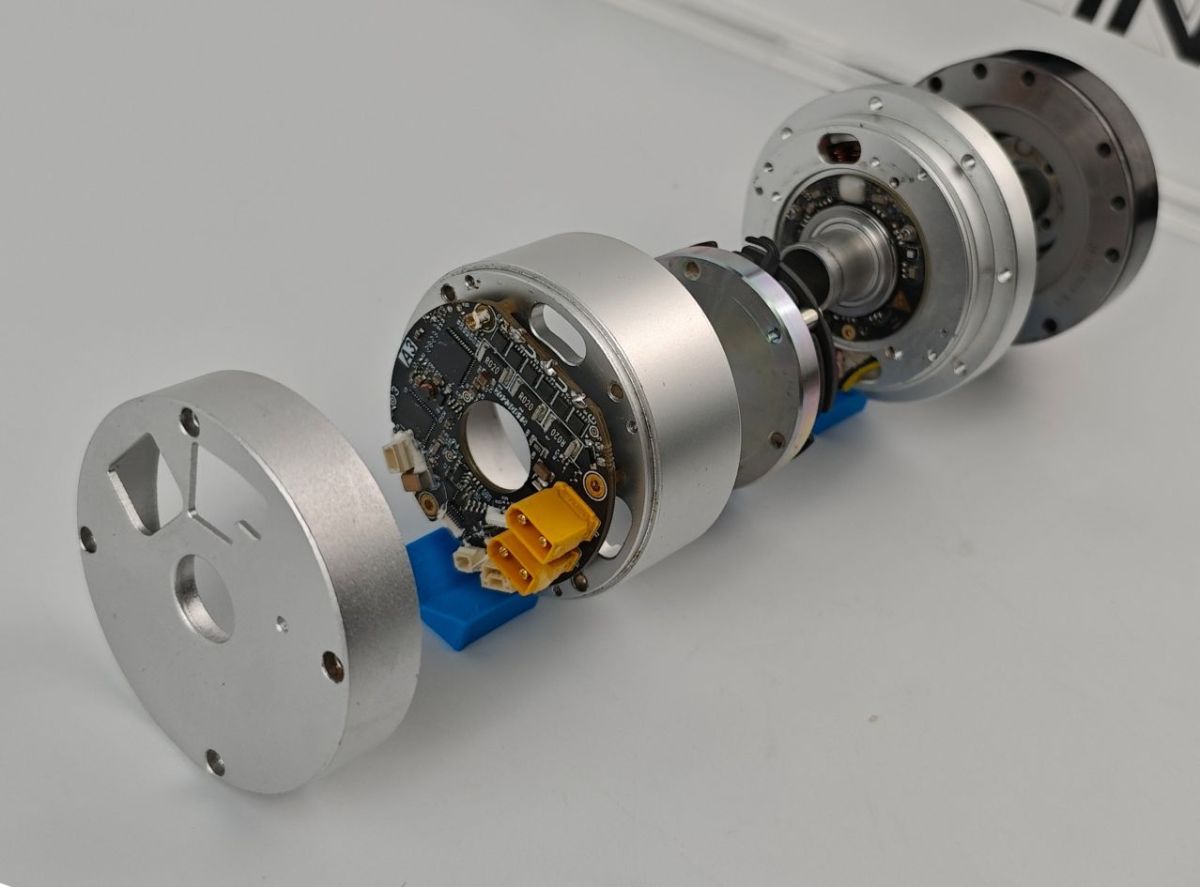

Unser harmonisches Gelenkmodul der neuen Generation

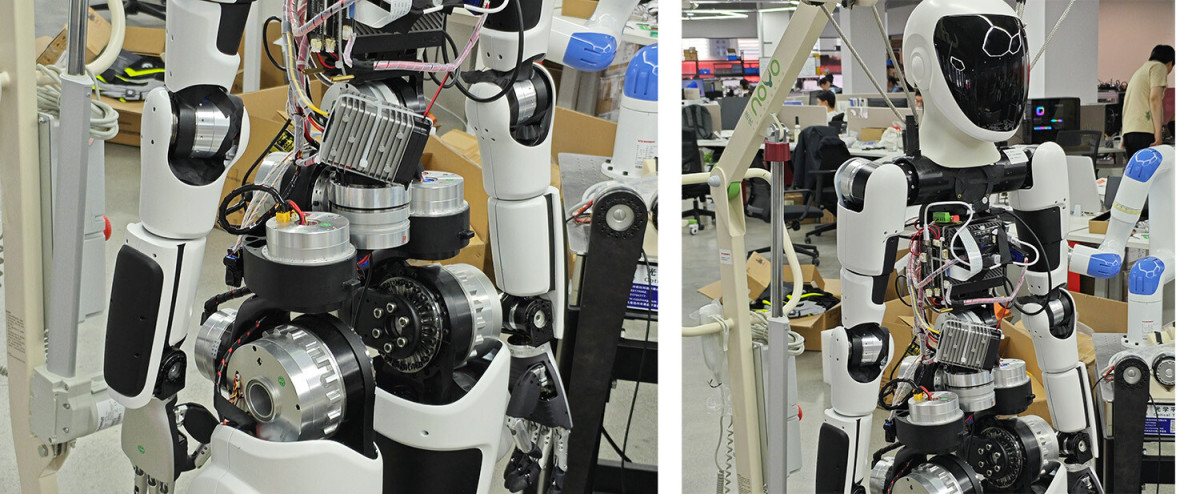

Basierend auf der Kombination eines rahmenlosen Torquemotors und eines harmonischen Untersetzungsgetriebes hat unser Unternehmen eine neue Generation harmonischer Gelenkmodule entwickelt, die in großem Umfang in Aktuatoren humanoider Roboter eingesetzt werden.

Merkmale

• Extrem hohe Leistungs- und Drehmomentdichte

• Hohe Positioniergenauigkeit und Steifigkeit

• Kompakte und leichte Struktur

• Höhere Effizienz und geringerer Energieverlust

Weitere Einblicke in harmonische Gelenkmodule finden Sie im HONPINE News-Artikel:

Warum das Gelenkmodul das „Power Heart“ des Roboters genannt wird
