HONPINE Planetengetriebe mit Spielausgleich: Neudefinition der Grenzen von CNC-Werkzeugmaschinen mit ultrahoher Biegesteifigkeit

Unter den Leistungskennzahlen von Getrieben bestimmt die Biegesteifigkeit (im Vergleich zu Präzision und Torsionssteifigkeit oft übersehen) direkt die Bearbeitungsgrenzen von CNC-Werkzeugmaschinen. HONPINEs spielfreies Planetengetriebe definiert diese Grenzen mit seinen ultrahohen Parametern neu.

Was ist Biegesteifigkeit?

Die Biegesteifigkeit (auch Momentensteifigkeit oder Kippsteifigkeit genannt) misst einfach die Fähigkeit eines Getriebes, dem "Umkippen" zu widerstehen. Ihre Einheit ist Nm/arcmin – ein höherer Wert bedeutet weniger Kippung unter derselben äußeren Kraft, also ein "steiferes Rückgrat".
Beispiel: 1 Nm/arcmin bedeutet, dass das Anlegen von 1 Nm Drehmoment die Abtriebswelle um 1 arcmin kippt (1 arcmin ≈ 0.0167°).

Wie wird die Biegesteifigkeit geprüft?

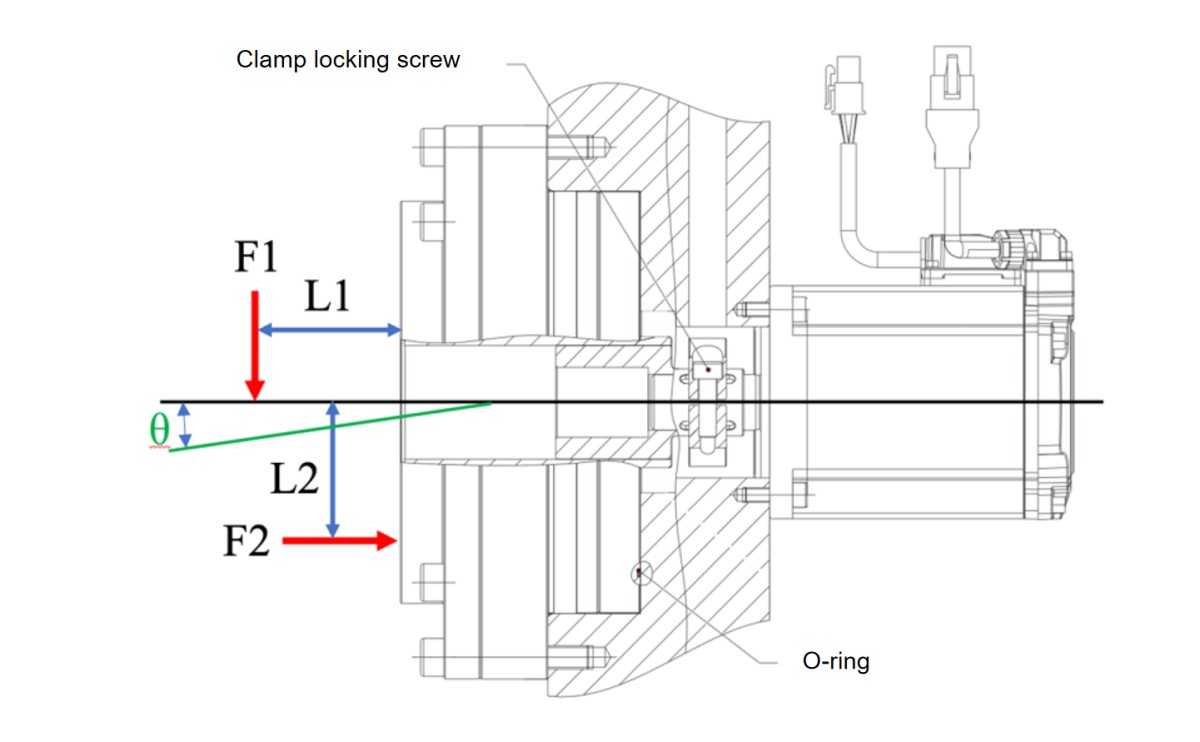

Das Messprinzip ist intuitiv (siehe Abbildung unten):

• Bringen Sie die Kräfte F₁ und F₂ am Abtriebsende an, mit Hebelarmen L₁ und L₂.

• Berechnen Sie die Biegemomente: W₁ = F₁ × L₁, W₂ = F₂ × L₂.

• Messen Sie die resultierende Winkelabweichung θ der Abtriebswelle.

• Berechnen Sie die Biegesteifigkeit: Nm/arcmin = W / θ.


Höhere Werte = größere Steifigkeit = weniger Kippung unter Last.

Warum ist die Biegesteifigkeit in CNC-Anwendungen wichtig?

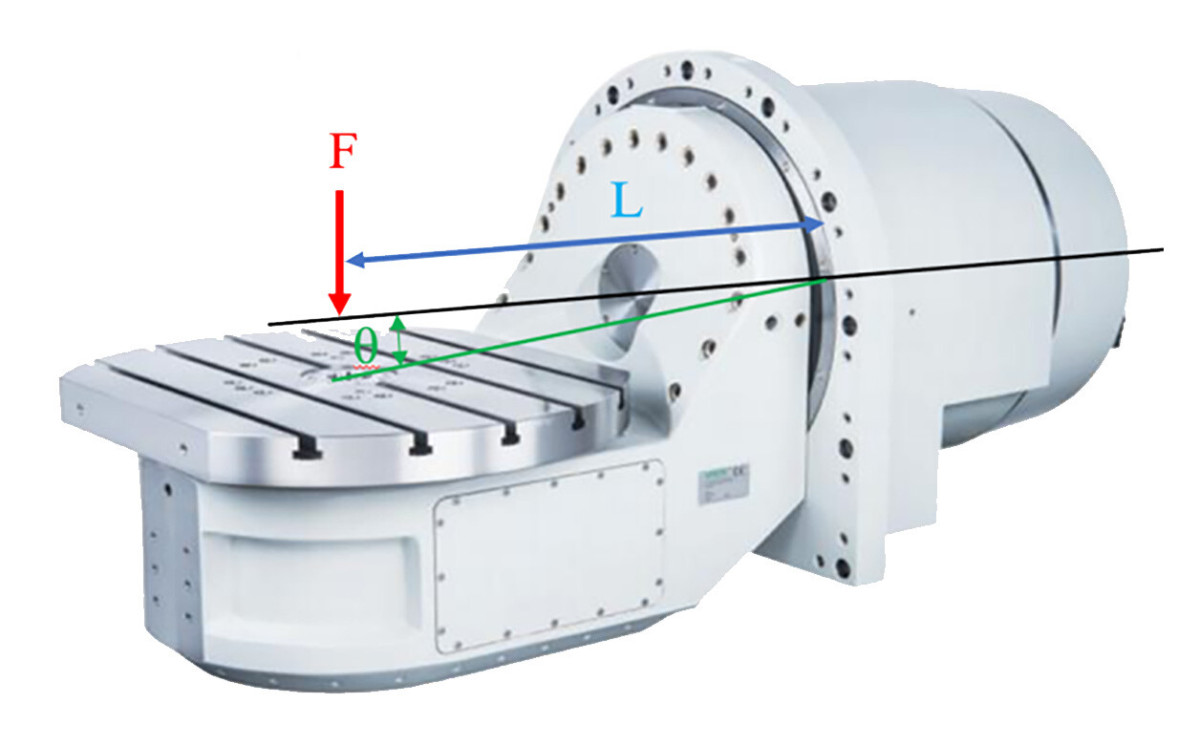

Betrachten Sie einen 5-Achs-CNC-Rundtisch (Abbildung unten): Eine Radialkraft F wirkt im Abstand L vom Getriebe und verursacht eine Winkelabweichung θ an der A-Achse.Szenario:

 210mm Tisch, A-Achse unter 100kg Radiallast (F), HebelarmL= 240mm. Leistungsvergleich:

Japanischer Harmonic Drive® (Modell 40)

Steifigkeit: 264.6 Nm/arcmin

Auslenkung: θ = (F × g × L) / 264.6 = 0.89 arcmin

Verschiebung bei F: 0.062 mm

Japanischer RV-Style Cycloid® (Modell RV-40E)

Steifigkeit: 931 Nm/arcmin

Auslenkung: θ = (F × g × L) / 931 = 0.25 arcmin

Verschiebung: 0.0174 mm

Deutsches spielfreies Design (Modell 056)

Steifigkeit: 1,170 Nm/arcmin

Auslenkung: θ = (F × g × L) / 1,170 = 0.20 arcmin

Verschiebung: 0.014 mm

HONPINE spielfreies Planetengetriebe (Modell H3K-40T)

Steifigkeit: 2,250 Nm/arcmin

Auslenkung: θ = (F × g × L) / 2,250 = 0.105 arcmin

Verschiebung: 0.007 mm

Zusammenfassung: Leistungsvergleich unter identischen Lasten

Das spielfreie Planetengetriebe HONPINE H3K-40T erreicht eine entscheidende Überlegenheit.

Folgen unzureichender Biegesteifigkeit bei der CNC-Bearbeitung

Drastisch sinkende Genauigkeit: Fehlstellung von Werkzeug und Werkstück → Maß-/Formfehler.

Zunehmende Vibrationen: Niedrigere Eigenfrequenz → CNC-Rattern, schlechte Oberflächengüte.

Geringere Effizienz: Erzwungene niedrigere CNC-Vorschubraten → längere Bearbeitungszeiten.

Werkzeugschäden: Vibrationen beschleunigen Verschleiß/Sprödbruch → höhere Kosten.

Wie HONPINE ultrahohe Steifigkeit erreicht

Integrierte 3-reihige "YRT-type" Rundtischlager

Nadelrollenlaufbahnen direkt in Getriebekomponenten bearbeitet (monolithisches Design)

Liefert gleichzeitig:

• Extreme Biegesteifigkeit

• Hohe Momentenlastkapazität

• Hohe axiale Schubfestigkeit

Minimaler Rundlauf (Plan/radial) → maximale Stabilität

Dieses Design ermöglicht es dem spielfreien Planetengetriebe der H3K-Serie, auf kompaktem Raum unvergleichliche Unterstützung zu bieten und schwere Lasten sowie starke Radialmomente in hochpräzisen CNC-Anwendungen mühelos zu bewältigen.

Die Biegesteifigkeit bestimmt Präzision, Effizienz und Lebensdauer von CNC-Werkzeugmaschinen. HONPINEs spielfreie Planetengetriebe beweisen, dass 2,250 Nm/arcmin nicht länger theoretisch sind – sie sind jetzt Realität für anspruchsvolle CNC-Systeme.
